การแบ่งประเภทหลักของเกจวัดเกลียวท่อ
• Taper Pipe Thread Gauge → ใช้กับเกลียวท่อแบบ taper เช่น NPT, BSPT, PT
• Straight Pipe Thread Gauge → ใช้กับเกลียวท่อแบบตรง เช่น BSPP, G, PF

S27492472
58808243813509555501588271249411468998368023n

1. Taper Pipe Thread Gauge (เกจสำหรับเกลียวสโลป)
เกจประเภทนี้ใช้ตรวจสอบเกลียวที่มีลักษณะ "เรียวลง" ตามความยาว (Tapered) โดยจะวัดความลึกและระยะที่เกลียวหมุนเข้าไปจนสุด เพื่อยืนยันว่าการเชื่อมต่อจะสามารถซีลของเหลวได้จริง
มาตรฐานที่ใช้:
NPT (American Standard): มีมุมเกลียว 60 องศา ยอดเกลียวตัดแบน นิยมใช้ในฝั่งอเมริกา
BSPT (British Standard / R): มีมุมเกลียว 55 องศา ยอดเกลียวโค้งมน เป็นมาตรฐานสากลและยุโรป
PT (Japanese Standard): เทียบเท่ากับ BSPT (R) ของญี่ปุ่น
มิติสำคัญ: เน้นตรวจสอบ "Fitting Line" หรือจุดหยุดของเกลียว เพราะเกลียวประเภทนี้ซีลด้วยแรงบีบอัดระหว่างเกลียวตัวผู้และตัวเมีย (Metal-to-Metal Seal)
2. Straight Pipe Thread Gauge (เกจสำหรับเกลียวตรง)
ใช้ตรวจสอบเกลียวที่มี "เส้นผ่านศูนย์กลางคงที่" ตลอดแนว (Parallel/Straight) เกจประเภทนี้จะตรวจสอบความสมบูรณ์ของเส้นผ่านศูนย์กลาง (Pitch Diameter) และระยะพิตช์เพื่อให้มั่นใจว่าหมุนเข้ากันได้ลื่นไหล
มาตรฐานที่ใช้:
BSPP (British Standard Parallel / G): มุมเกลียว 55 องศา ใช้กันแพร่หลายในระบบไฮดรอลิกและนิวแมติก
PF (Japanese Standard): เทียบเท่ากับ BSPP (G) ของญี่ปุ่น
NPS (American National Straight): เกลียวตรงมาตรฐานอเมริกา (ไม่ค่อยพบในงานทั่วไปเท่า NPT)
มิติสำคัญ: ตรวจสอบความถูกต้องของรูปทรงเกลียว (Go/No-Go) เนื่องจากเกลียวตรง "ไม่ได้ทำหน้าที่ซีล" ในตัวเอง แต่จะใช้โอริงหรือปะเก็นที่หน้าสัมผัส (Sealing Face) เป็นตัวกั้นรั่วแทน
ข้อควรระวังระดับมืออาชีพ
มุมเกลียว (Thread Angle): แม้ขนาดท่อจะดูเท่ากัน แต่ NPT (60°) และ BSP (55°) ไม่สามารถใช้ร่วมกันได้ การฝืนใช้จะทำให้เกลียวเสียหายและรั่วซึม
การเลือกใช้เกจ: การวัดเกลียว Taper ต้องดูระยะ L1 (Hand Tight Engagement) เป็นหลัก ในขณะที่เกลียว Straight จะใช้เกจแบบ Go/No-Go เพื่อเช็คขอบเขตความคลาดเคลื่อน (Tolerance) ของชิ้นงานครับ

Comprehensive Overview of Pipe Thread Gauges

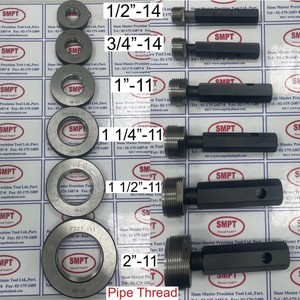

1. Taper Pipe Thread Gauge
Used for inspecting threads with a conical profile that tapers along its length. These gauges verify the "engagement depth," as the seal is created by the physical interference between the male and female threads.
Applicable Standards: NPT (60° thread angle), BSPT / R (55° thread angle), and PT (JIS legacy, compatible with R).
Key Aspect: These systems rely on a "Mechanical/Metal-to-Metal Seal," typically requiring thread sealant or PTFE tape to ensure leak-proof performance.
2. Straight (Parallel) Pipe Thread Gauge
Used for inspecting threads with a constant diameter. These gauges utilize a "Go/No-Go" system to ensure dimensional accuracy and pitch consistency.
Applicable Standards: BSPP / G (55° thread angle), PF (JIS legacy, compatible with G), and NPS (American National Straight).
Key Aspect: Unlike taper threads, straight threads do not provide a seal on their own. The sealing mechanism is achieved via an external component such as a gasket, washer, or O-ring at the seating face.
55008094012942875991589562808848911731878111n
58663428813509586934918467713110842975581781n
1. Taper Pipe Thread Gauge (เกลียวเรียว)
ใช้ตรวจสอบการซีลด้วยตัวเกลียว (Pressure-tight joints)
BSPT / R (PT เดิม): อ้างอิง ISO 7-2 หรือ JIS B 0253 (มุมเกลียว 55°)
NPT: อ้างอิง ASME B1.20.1 (มุมเกลียว 60°)
NPTF (Dryseal): อ้างอิง ASME B1.20.5
2. Straight Pipe Thread Gauge (เกลียวตรง)
ใช้ตรวจสอบมิติเกลียวเพื่อการยึดประกอบ (Mechanical joints)
BSPP / G (PF เดิม): อ้างอิง ISO 228-2 หรือ JIS B 0254 (มุมเกลียว 55°)
NPSM: อ้างอิง ASME B1.2 (มุมเกลียว 60°)
Quick Check สำหรับ QC:
มุมเกลียว: NPT (60°) ≠ BSP (55°) ห้ามใช้แทนกัน
การยอมรับ: เกลียว Taper วัดระยะจม (Step limit), เกลียว Straight วัดด้วย Go/No-Go
มาตรฐานเทียบเท่า: PT ≅ R (Taper), PF ≅ G (Straight) ตามมาตรฐาน JIS ใหม่
ตัวแทนจำหน่ายเกจวัดเกลียวท่อ
Thread Plug Gauge / Thread Ring Gauge Thailand
เกจวัดเกลียว Go No-Go
Taper Pipe Thread Gauge (TG)
Limit Gauge (เกจวัดขีดจำกัด)

เกจวัดเกลียว NPT / NPTF (มาตรฐานอเมริกา ANSI/ASME)
เกจวัดเกลียว BSPT / BSPP / G / R (มาตรฐานยุโรป/สากล ISO)
เกจวัดเกลียว PT / PF (มาตรฐานญี่ปุ่น JIS)
เกจวัดเกลียว Whitworth / Metric Thread Gauge

Ojiyas Thailand (โอยิยาสุ - ยอดนิยมที่สุดในไทย)
OSG Gauge Thailand
Vermont Gage Thailand (เน้นมาตรฐาน NPT/ANSI)
ISS / JPG / Sokuhansha (แบรนด์ญี่ปุ่นคุณภาพสูง)

เกจวัดเกลียวพร้อมใบเซอร์ (Calibration Certificate)
สอบเทียบเกจวัดเกลียว ISO/IEC 17025
ขายเครื่องมือวัดละเอียดอุตสาหกรรม

60430488813719159380627887195993463879034888n
60430488813719159380627887195993463879034888n

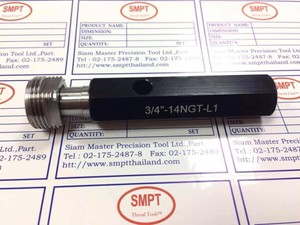

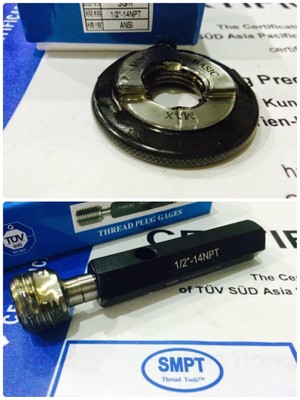

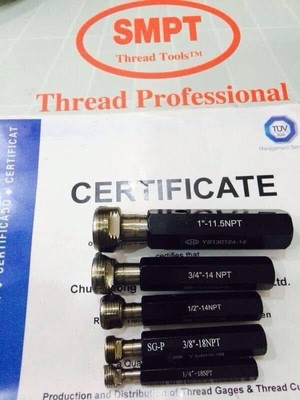

NPT Thread Plug Gauge Inspection Standards (L1)

• จุดมาตรฐาน (Basic): ตำแหน่งเกลียวที่สมบูรณ์ที่สุด หน้างานควรเสมอกับรอยบากนี้พอดี

• ระดับต่ำสุด (Min): ค่าเผื่อฝั่งเกลียวตื้น หน้างานต้องเข้าถึงขีดนี้เป็นอย่างน้อย
• ระดับสูงสุด (Max): ค่าเผื่อฝั่งเกลียวลึก หน้างานต้องไม่เลยขีดนี้เข้าไป

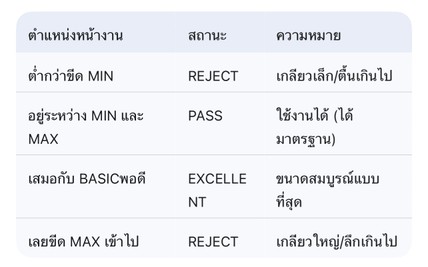

• เกณฑ์ตัดสิน: เมื่อขันด้วยมือจนตึง หน้างานต้องอยู่ ระหว่างรอยบาก Min และ Max

• Basic Step: The ideal hand-tight position. The part surface should align with this notch.
• Minimum (Min) Step: Lower tolerance limit. The part must reach at least this point.
• Maximum (Max) Step: Upper tolerance limit. The part must not go past this point.
• Judgment: Part face must be within the Min and Max range when hand-tightened.

• 基準径 (Basic): 理想的なねじ込み位置。端面がこの溝に一致するのがベスト。
• 最小許容限界 (Min): 最小のねじ込み深さ。ここまでは入る必要があります。
• 最大許容限界 (Max): 最大のねじ込み深さ。これ以上入るとNGです。
• 合否判定: 手締めした際、製品の端面が MinとMaxの溝の間 にあれば合格です。

• 基准面 (Basic): 理想的紧固位置。工件端面应对齐此刻槽。
• 最小极限 (Min): 公差下限。工件端面必须至少达到此位置。
• 最大极限 (Max): 公差上限。工件端面不可超过此位置。
• 判定标准: 用手拧紧后，工件端面位于 Min 与 Max 刻槽之间 即为合格。

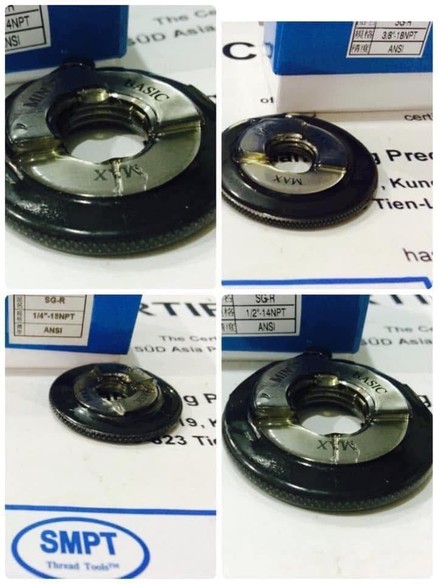

NPT Thread Ring Gauge Inspection Standards (L1)

• จุดมาตรฐาน (Basic): ตำแหน่งเกลียวที่สมบูรณ์ที่สุด ปลายท่อควรเสมอพอดีกับหน้าเกจ (หรือรอยบาก)
• ระดับต่ำสุด (Min): ค่าเผื่อฝั่งเกลียวเล็ก ปลายท่อต้องลึกเข้ามาถึงขีดนี้เป็นอย่างน้อย
• ระดับสูงสุด (Max): ค่าเผื่อฝั่งเกลียวใหญ่ ปลายท่อต้องไม่โผล่เลยขีดนี้ออกไป
• เกณฑ์ตัดสิน: เมื่อหมุนเกจเข้าด้วยมือจนตึง ปลายท่อต้องอยู่ ระหว่างรอยบาก Min และ Max

• Basic Step: The ideal hand-tight position. The pipe end should be flush with this face/notch.
• Minimum (Min) Step: Lower tolerance limit. The pipe end must at least reach this point.
• Maximum (Max) Step: Upper tolerance limit. The pipe end must not extend beyond this point.
• Judgment: Pipe end must stay within the Min and Max range when hand-tightened.

• 基準径 (Basic): 理想的なねじ込み位置。パイプの端面がゲージの基準面に一致する状態。
• 最小許容限界 (Min): ねじ込み深さの最小限界。パイプ端がここまで達する必要があります。
• 最大許容限界 (Max): ねじ込み深さの最大限界。これ以上突き出るとNGです。
• 合否判定: 手締めした際、パイプの端面が MinとMaxの溝の間 にあれば合格です。

• 基准面 (Basic): 理想的紧固位置。管件端面应与此基准面平齐。
• 最小极限 (Min): 公差下限。管件端面必须至少达到此位置。
• 最大极限 (Max): 公差上限。管件端面不可超过此位置。
• 判定标准: 用手拧紧后，管件端面位于 Min 与 Max 刻槽之间 即为合格。

58801248313510596134817548943560925996803518n
58808243813509555501588271249411468998368023n

管用ネジゲージの概要 (Summary of Pipe Thread Gauges)
1. テーパ管用ネジゲージ (Taper Pipe Thread Gauge)
テーパ（傾斜）形状のネジを検査するために使用されます。ネジ山同士が食い込むことでシール性を確保する構造のため、ゲージでは「ねじ込み深さ」を確認することが重要です。
対象規格: NPT (アメリカ規格・ネジ角60°), BSPT / R (イギリス規格・ネジ角55°), PT (JIS旧規格・Rと同等)
特徴: 接続時に「メタルシール」を形成するため、シールテープやシール剤と併用されます。
2. 平行管用ネジゲージ (Straight/Parallel Pipe Thread Gauge)
円筒形の平行なネジを検査するために使用されます。ネジ自体にシール性がないため、ゲージでは「通り（Go）」と「止まり（No-Go）」の精度を確認します。
対象規格: BSPP / G (イギリス規格・ネジ角55°), PF (JIS旧規格・Gと同等), NPS (アメリカ平行ネジ)
特徴: シール性はネジ部ではなく、ガスケットやOリングなどの接触面で確保されます。

Comprehensive Overview of Pipe Thread Gauges
1. Taper Pipe Thread Gauge
Used for inspecting threads with a conical profile that tapers along its length. These gauges verify the "engagement depth," as the seal is created by the physical interference between the male and female threads.
Applicable Standards: NPT (60° thread angle), BSPT / R (55° thread angle), and PT (JIS legacy, compatible with R).
Key Aspect: These systems rely on a "Mechanical/Metal-to-Metal Seal," typically requiring thread sealant or PTFE tape to ensure leak-proof performance.
2. Straight (Parallel) Pipe Thread Gauge
Used for inspecting threads with a constant diameter. These gauges utilize a "Go/No-Go" system to ensure dimensional accuracy and pitch consistency.
Applicable Standards: BSPP / G (55° thread angle), PF (JIS legacy, compatible with G), and NPS (American National Straight).
Key Aspect: Unlike taper threads, straight threads do not provide a seal on their own. The sealing mechanism is achieved via an external component such as a gasket, washer, or O-ring at the seating face.

เพื่อให้ฝ่ายควบคุมคุณภาพ (QC/QA) สามารถนำไปอ้างอิงในการตรวจสอบและจัดหาเครื่องมือวัดได้อย่างแม่นยำ นี่คือการรวบรวมมาตรฐานสากล (Global Standards) ที่เกี่ยวข้องกับเกจวัดเกลียวท่อทั้งสองประเภทครับ
1. Taper Pipe Thread Gauge (เกจสำหรับเกลียวเรียว)
ใช้ตรวจสอบเกลียวที่เน้นการซีลที่ตัวเกลียวเอง (Thread Sealing)
NPT (National Pipe Taper)
มาตรฐานเกลียว: ASME B1.20.1 (ANSI)
มาตรฐานเกจวัด: ASME B1.20.1 (ใช้ L1 Plug/Ring Gauge เป็นหลัก)
BSPT / R (British Standard Pipe Taper)
มาตรฐานเกลียว: ISO 7-1, BS EN 10226, AS 1722.1
มาตรฐานเกจวัด: ISO 7-2, BS 21
PT (JIS Taper Pipe Thread)
มาตรฐานเกลียว: JIS B 0203
มาตรฐานเกจวัด: JIS B 0253 (เกจประเภทตรวจสอบความลื่นและการสวมประกอบ)
NPTF (Dryseal USA)
มาตรฐานเกลียว: ASME B1.20.3 (สำหรับงานที่ไม่ใช้เทปพันเกลียว)
มาตรฐานเกจวัด: ASME B1.20.5
2. Straight Pipe Thread Gauge (เกจสำหรับเกลียวตรง)
ใช้ตรวจสอบเกลียวที่เน้นการยึดทางกล (Mechanical Fastening) และซีลด้วยปะเก็น
BSPP / G (British Standard Pipe Parallel)
มาตรฐานเกลียว: ISO 228-1, BS EN ISO 228-1
มาตรฐานเกจวัด: ISO 228-2, BS 2779
PF (JIS Parallel Pipe Thread)
มาตรฐานเกลียว: JIS B 0202
มาตรฐานเกจวัด: JIS B 0254
NPSM / NPSL (American National Straight)
มาตรฐานเกลียว: ASME B1.20.1 (Section สำหรับ Straight Pipe)
มาตรฐานเกจวัด: ASME B1.2 (ใช้อ้างอิงร่วมกับเกลียว Unified)
สรุปการตรวจสอบสำหรับฝ่ายควบคุมคุณภาพ (QC Checklist)
Thread Form Check:
Whitworth Form (55°): อ้างอิง ISO 7, ISO 228, BS 21, JIS B 0202/0203
American Form (60°): อ้างอิง ASME B1.20.1, B1.20.3
Gauge Type:
Taper: ต้องใช้เกจที่มีระยะ Step cut (เช่น L1, L2, L3) เพื่อวัดระยะจม
Straight: ใช้เกจ Limit Gauges (Go / No-Go) เพื่อเช็คค่าพิกัดความเผื่อ (Tolerance Classes เช่น Class A หรือ B สำหรับเกลียว G)
Certification: เกจทุกลูกควรได้รับการสอบเทียบตามมาตรฐาน ISO/IEC 17025 เพื่อยืนยันความแม่นยำตามมาตรฐานอ้างอิงข้างต้นครับ

管用ネジゲージの規格・リファレンスガイド (2026年最新版)
タイの製造現場や品質管理（QC）で一般的に使用される規格を整理しました。
1. テーパ管用ネジゲージ (Taper Pipe Thread Gauges)
ネジ部でシール（漏れ防止）を行うタイプ。
R / Rc / Rp (ISO/JIS規格) — 旧称: PT
ネジ規格: JIS B 0203 / ISO 7-1 / DIN 2999
ゲージ規格: JIS B 0253 / ISO 7-2
検索キーワード: 「管用テーパねじ用限界ゲージ」「JIS B 0253 ゲージ」
NPT (ANSI/ASME規格)
ネジ規格: ASME B1.20.1 (ANSI)
ゲージ規格: ASME B1.20.1 (L1ステップゲージ)
検索キーワード: 「NPTねじゲージ」「ANSI B1.20.1 Gauge」
NPTF (ドライシール)
ネジ規格: ASME B1.20.3
ゲージ規格: ASME B1.20.5
2. 平行管用ネジゲージ (Straight/Parallel Pipe Thread Gauges)
機械的結合を主目的とし、ガスケット等でシールするタイプ。
G (ISO/JIS規格) — 旧称: PF
ネジ規格: JIS B 0202 / ISO 228-1
ゲージ規格: JIS B 0254 / ISO 228-2
検索キーワード: 「管用平行ねじ用限界ゲージ」「Gねじ通り止まりゲージ」
NPSM / NPSL (ANSI/ASME規格)
ネジ規格: ASME B1.20.1
ゲージ規格: ASME B1.2 (一般用ネジゲージ規格に準拠)
QC担当者のための重要キーワード (Search Terms for QC)
日本人担当者が現地のサプライヤーや校正機関（Calibration Lab）とやり取りする際に役立つ専門用語です。
限界ねじゲージ (Limit Thread Gauge): 通り(Go)・止まり(No-Go)を確認するゲージ。
基準山形 (Basic Profile): ネジの基本形状。R/Gは55度、NPTは60度。
有効径 (Pitch Diameter): ネジの検査において最も重要な寸法。
JISマーク表示制度: タイの工場でJIS規格準拠を確認する際の指標。
校正証明書 (Calibration Certificate): ISO/IEC 17025準拠の証明書が必要な場合が多い。
クイックリファレンス (互換性注意)
PT = R / Rc: 日本の旧JIS規格(PT)は現在、国際規格のR(テーパ)に統合されています。
PF = G: 旧JIS規格(PF)は現在、G(平行)に統合されています。
注意: NPTとR(PT)は、ネジ山角度(60° vs 55°)が異なるため、絶対に混用しないでください。
