ล้อพิมพ์ลาย

*Click>>>กรอกข้อมูล เพื่อขอราคาล้อพิมพ์ลาย***

ด้ามล้อลาย,ด้ามกลิ้งลาย,ด้ามทำลาย,ด้ามรีดลาย,ลูกกลิ้งลาย Knurling Wheels D Series, Straight, Diagonal, Right, Left, Diamond. diagonal or diamond knurl use straight knurl rolls Thailand ติดต่อสอบถามได้ที่ 091-119-3165

S28418251

655466428272049566291056755574466887078523569n

360F371627039GWljiSli9q5mZFXXYTteMkI48fEOTw8Z

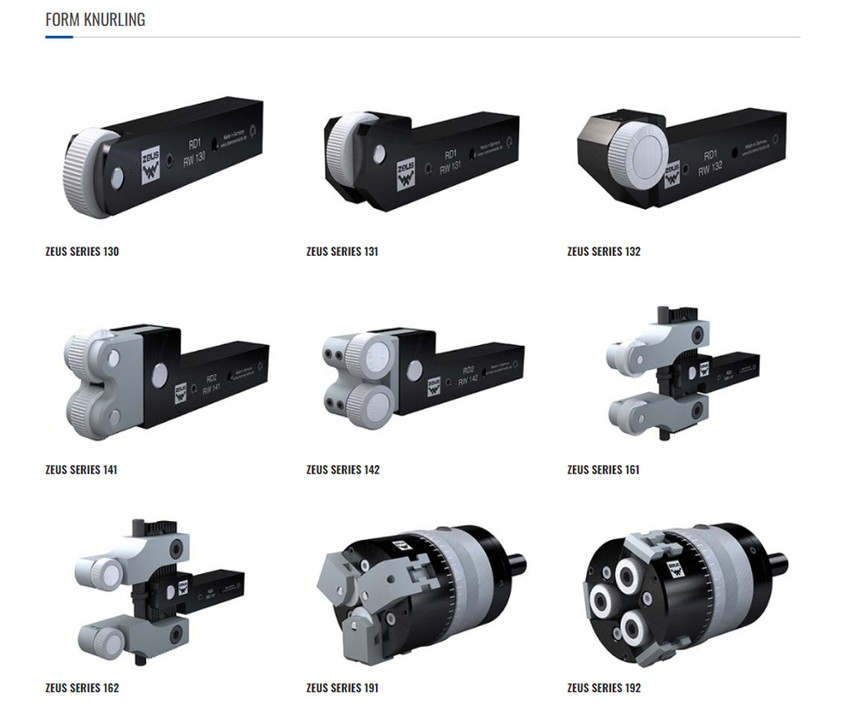

Zeus2023-3

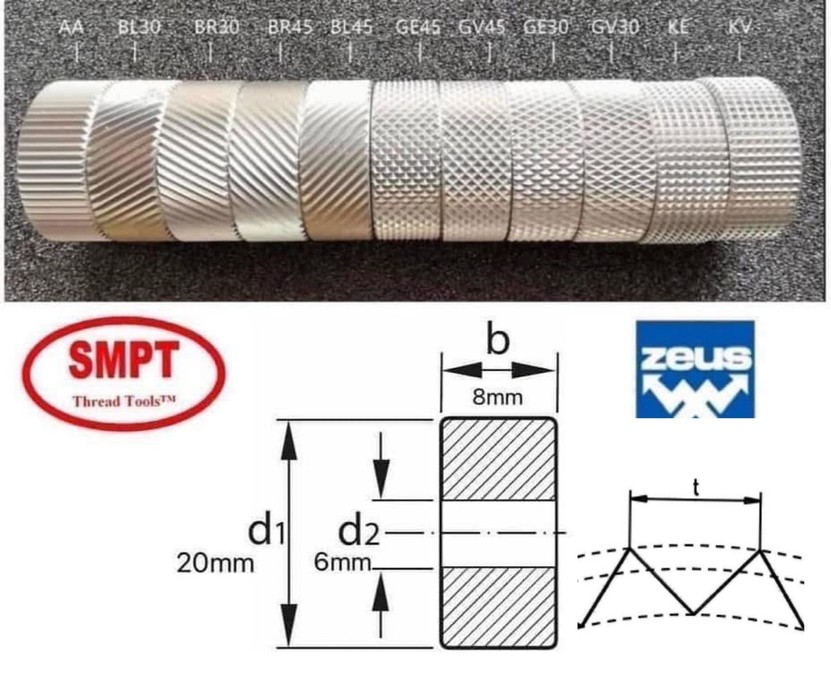

S26320922

581851476260622441633769335292699343620306783n

Knurling คืออะไร

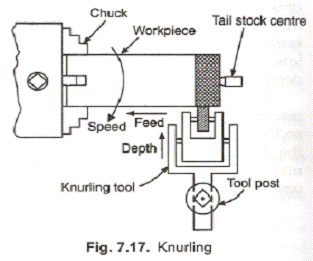

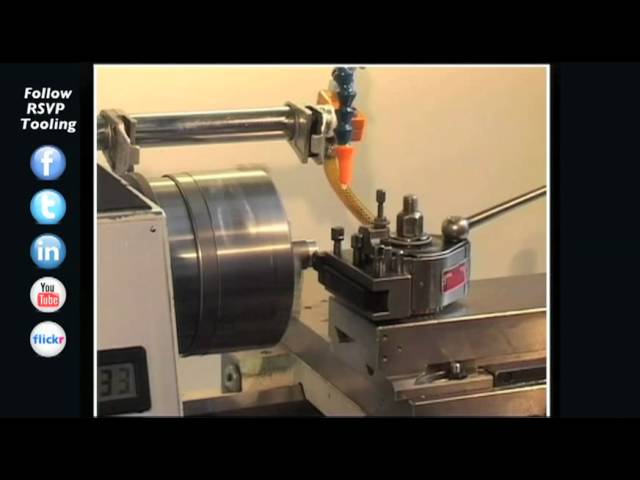

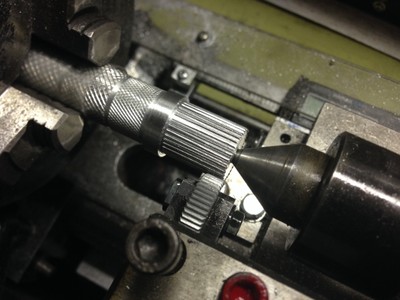

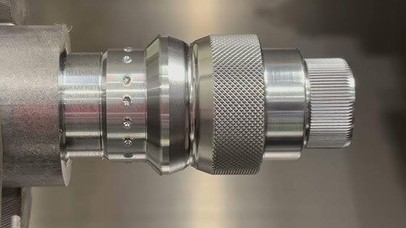

การพิมพ์ลายบนเครื่องกลึง

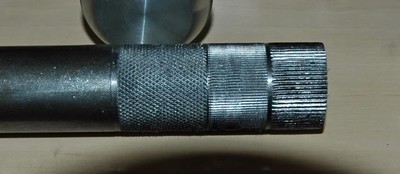

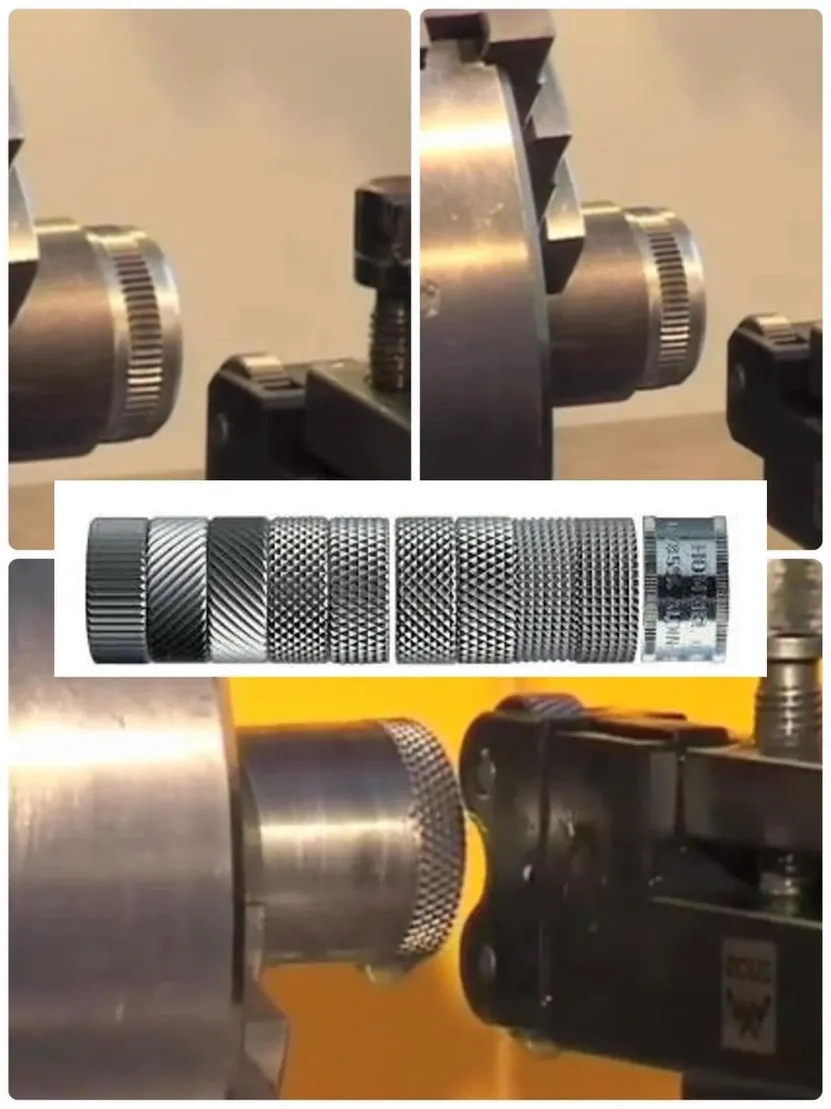

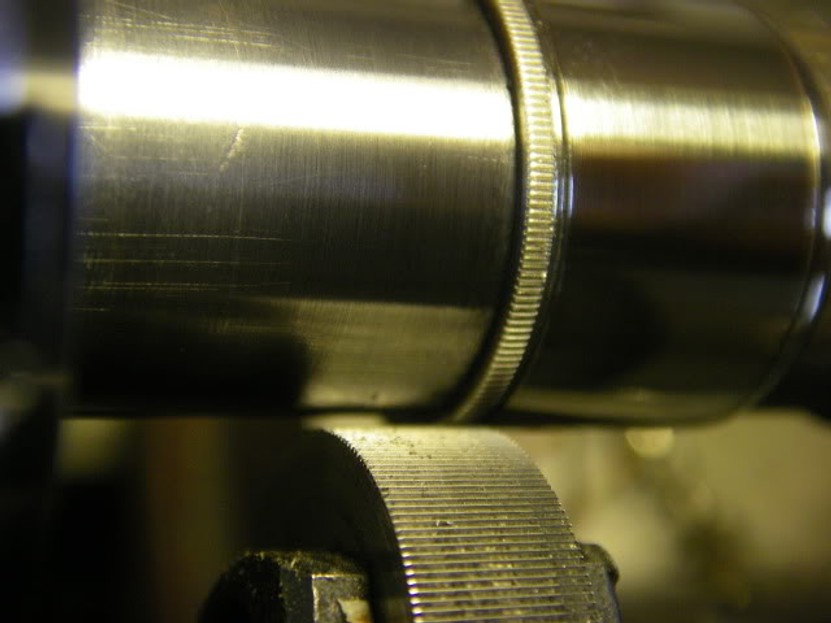

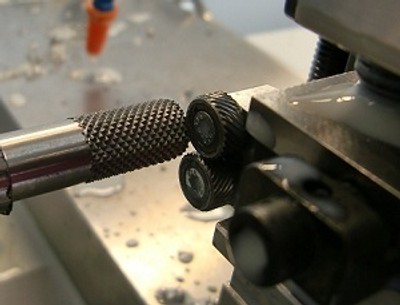

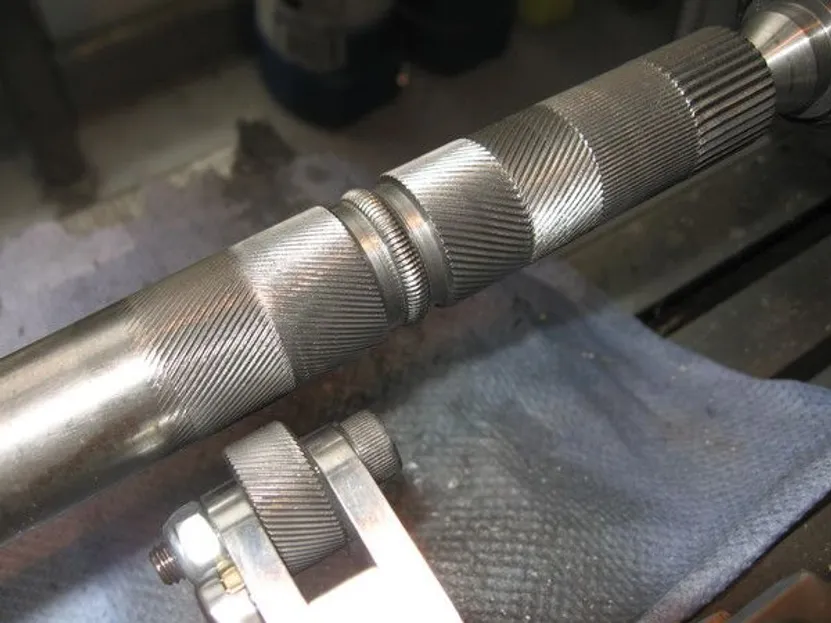

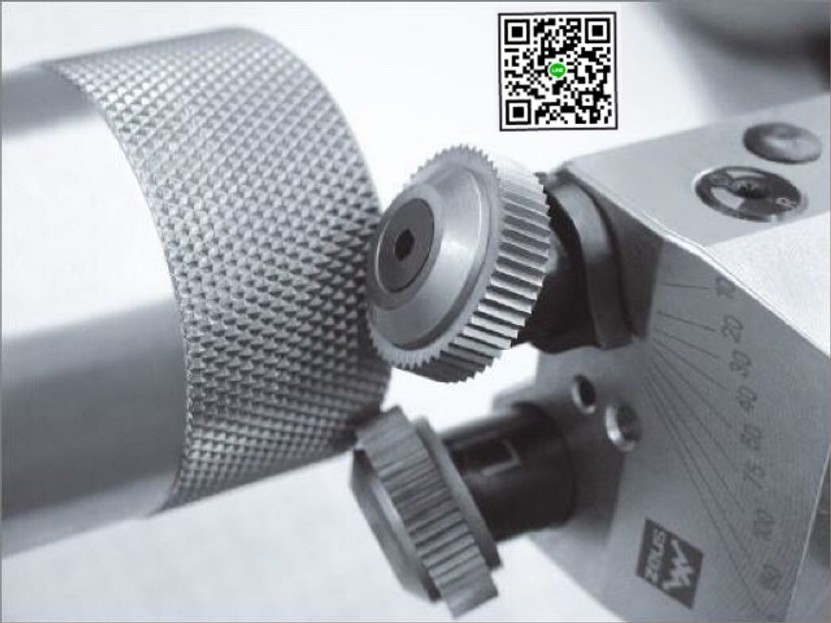

งานพิมพ์ลาย (Knurling)

knurling(1)

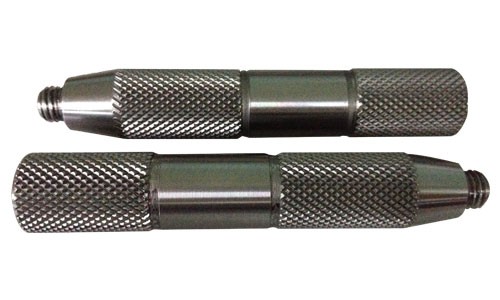

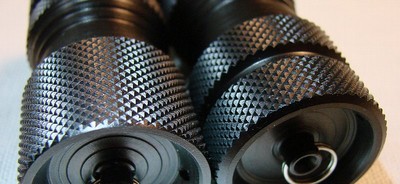

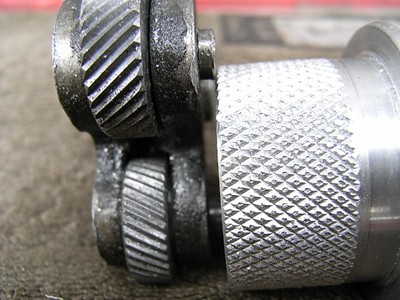

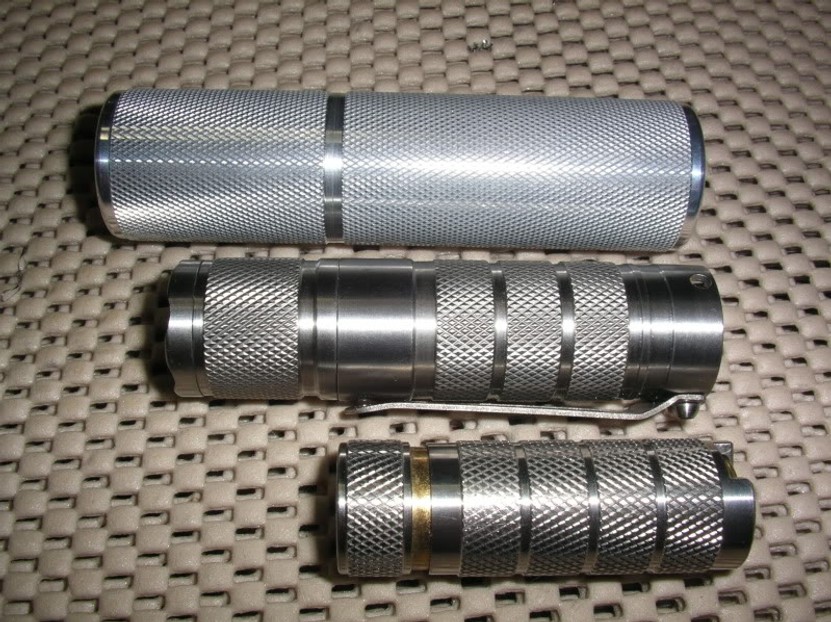

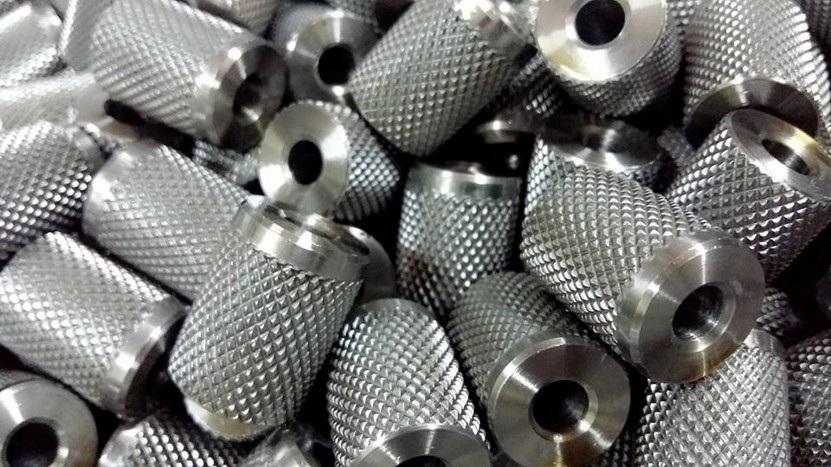

ลายบนผิวงานเป็นกรรมวิธีที่ใช้ล้อพิมพ์ลาย (knurling tool) กดลงบนผิวงานทรงกระบอก
(cylindrical) ด้วยแรงกดที่มากจนเป็นลายแบบต่าง ๆ เพื่อใช้เป็นส่วนจับงานหรือเพื่อให้ผิวงานสวยงาม

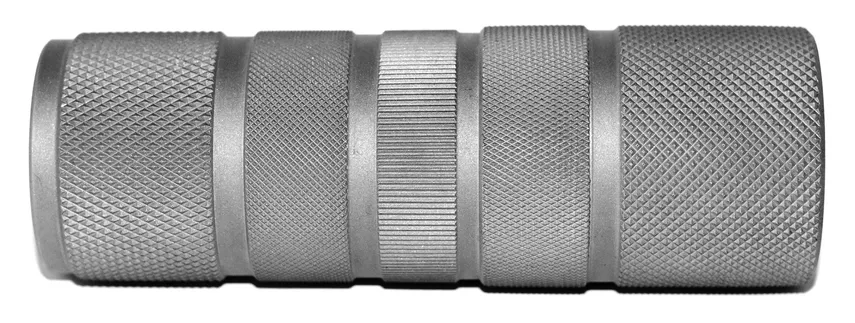

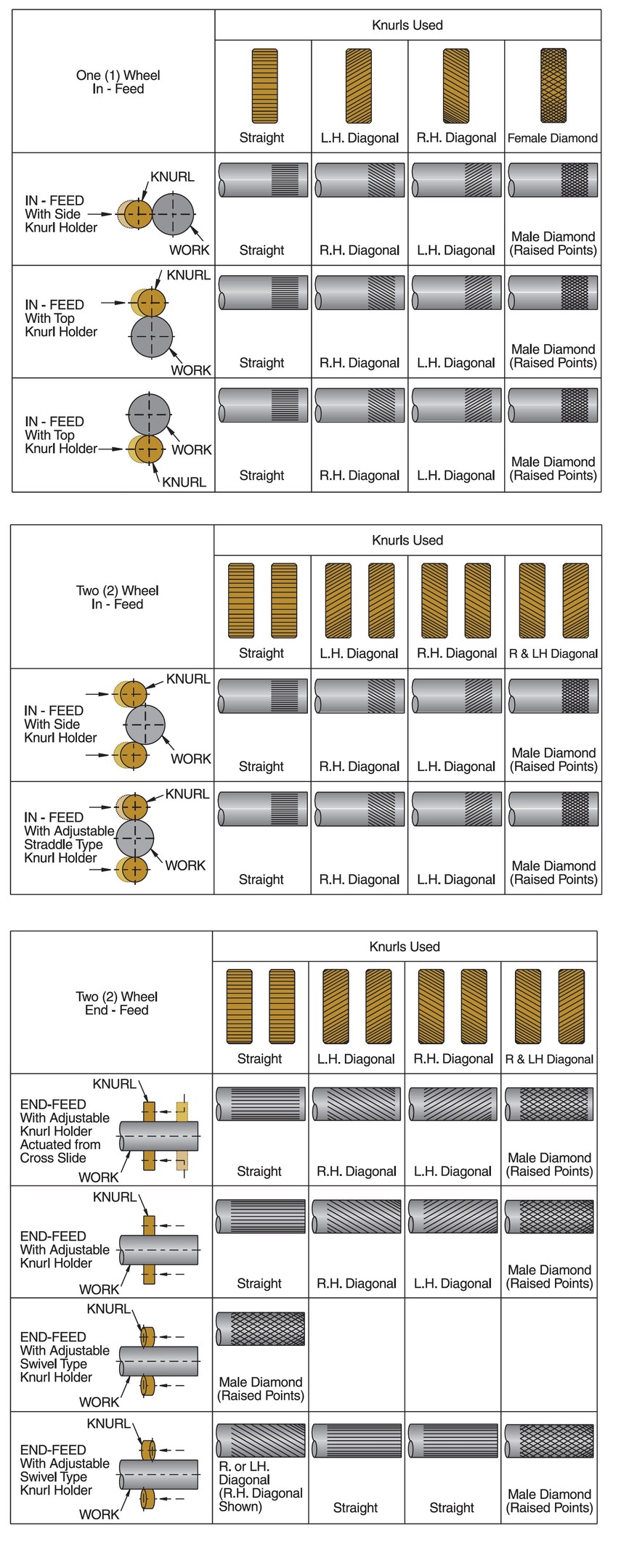

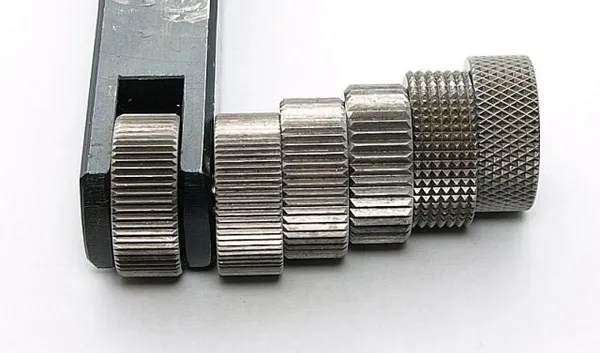

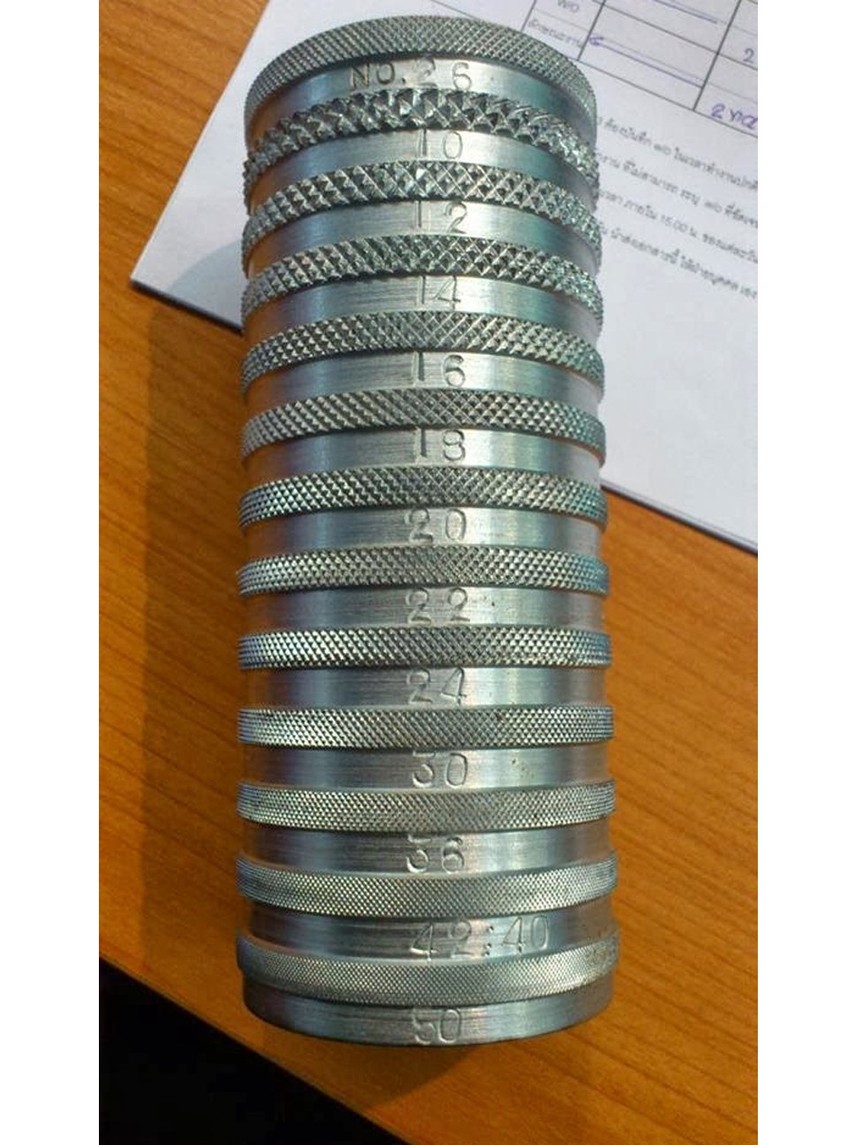

ลักษณะลายจะมีทั้งแบบลายสี่เหลี่ยมขนมเปียกปูน (diamond) ลายตรง (straight) ลาย
สี่เหลี่ยม (square) ซึ่งลายแต่ละแบบจะมีทั้งลายหยาบ (coarse) ลายปานกลาง (medium) และลายละเอียด
(fine)

การพิมพ์ลายบนเครื่องกลึงมีเทคนิคการปฏิบัติงานดังนี้
1) จับงานบนเครื่องกลึงด้วยหัวจับสามจับหรือสี่จับให้มั่นคง อาจจะมีการกลึงปอกให้ได้
ขนาดเส้นผ่าศูนย์กลางที่กำหนด และกำหนดระยะความยาวที่ต้องการพิมพ์ลาย ระวังถ้างานที่ต้องการพิมพ์
ลายมีขนาดเล็กหรือขนาดระหว่างส่วนที่พิมพ์ลายกับส่วนที่กลึงปอกมีขนาดแตกต่างกันมาก ให้ทำการพิมพ์
ลายก่อนแล้วจึงกลึงปอก เพื่อป้องกันงานหักหรือคดงอขณะพิมพ์ลาย
2) ความเร็วรอบในการพิมพ์ลายจะใช้ประมาณ 1 ใน 3 ของการกลึงปอกและอัตราป้อน
งานก็ช้าด้วย
3) เลือกล้อพิมพ์ลายที่มีลายและขนาดต้องการและล้อลายต้องคม แล้วตั้งล้อพิมพ์ลาย
(knurling tool) บนป้อมมีด โดยให้ปลายยันศูนย์ท้ายแท่นอยู่ที่ศูนย์กลางของล้อพิมพ์ลายทั้งสอง ซึ่งล้อ
พิมพ์ลายบนจะอยู่เหนือศูนย์กลางงานและล้อพิมพ์ลายล่างอยู่ต่ำกว่าเส้นผ่าศูนย์กลางงาน
4) ตั้งล้อพิมพ์ลายให้ล้อลาย (rolls) ตั้งฉากกับงาน โดยนำข้างล้อพิมพ์ลายไปเทียบกับ
ผิวหน้าของจานขับ หรือเทียบกับผิวหน้าของเพลายันศูนย์ท้ายแท่น หรือใช้การสังเกตว่าล้อลายสัมผัสกับผิว
งานเต็มหน้าล้อลาย
5) ทดลองพิมพ์ลาย โดยปลดเกียร์ว่างให้หัวจับงานหมุนฟรีแล้วใช้มือหมุนหัวจับงาน
พร้อมกับป้อนล้อพิมพ์ลายให้กินงานเล็กน้อย แล้วเลื่อนล้อพิมพ์ลายไปด้านข้างทางหัวเครื่องช้า ๆ
หยุดการหมุนแล้วสังเกตลายที่เกิดขึ้น ถ้าลายขึ้นคมชัดเป็นขนมเปียกปูนหรือลายขนาน
แสดงว่าเป็นลายถูกต้อง แต่ถ้าลายขึ้นเพียงเส้นเดียวในขณะที่ลายไขว้มีหลายเส้นและไม่ชัด แสดงว่าเป็น
ลายไม่ถูกต้อง

สาเหตุที่ลายขึ้นไม่เท่ากันเพราะแรงกดไม่เท่ากัน ให้พิจารณาว่าลายที่ซ้อนกันเป็นของล้อ
ลายบนหรือล้อลายล่าง ถ้าล้อลายล่างให้รองล้อพิมพ์ลายสูงขึ้นอีกเล็กน้อย ถ้าเป็นของล้อบนให้ลดความสูง
ของล้อพิมพ์ลายลงเล็กน้อย แล้วทดลองพิมพ์ลายในบริเวณใหม่บนชิ้นงาน
การแก้ปัญหาลายขึ้นไม่เท่ากันอีกวิธีหนึ่งคือ การเอียงล้อลายให้ทำมุมกับผิวงาน โดย
ทดลองทำมุมต่าง ๆ จนได้ลายที่ปรากฏขึ้นเท่ากัน
6) เมื่อลายขึ้นถูกต้องให้ป้อนกินงานลึกอีกเล็กน้อยแล้วเปิดสวิตซ์เครื่องกลึง ค่อย ๆ ป้อน
ล้อพิมพ์ลายกินงานไปทางหัวเครื่องจนถึงตำแหน่งที่ต้องการ ขณะนี้ควรหล่อลื่นด้วยน้ำมันตัดและใช้แปลง
ลวดปัดล้อพิมพ์ลายและงานด้วย เมื่อถึงตำแหน่งให้ให้ป้อนล้อพิมพ์ลายกลับจึงถึงขอบงานแต่ล้อพิมพ์ลาย
ไม่ตกขอบงานและป้อนกินลึกอีก ปฏิบัติเช่นนี้จนได้ลายที่คมชัดและสวยงาม ระวังอย่าให้ล้อพิมพ์ลายตก
จากขอบงานเป็นเด็ดขาดและไม่ควรป้อนลึกเกินครั้งละ 0.50 มม.
ถ้าจะป้อนล้อพิมพ์ลายอัตโนมัติให้ใช้อัตราป้อนที่ช้ากว่าการกลึงปอก

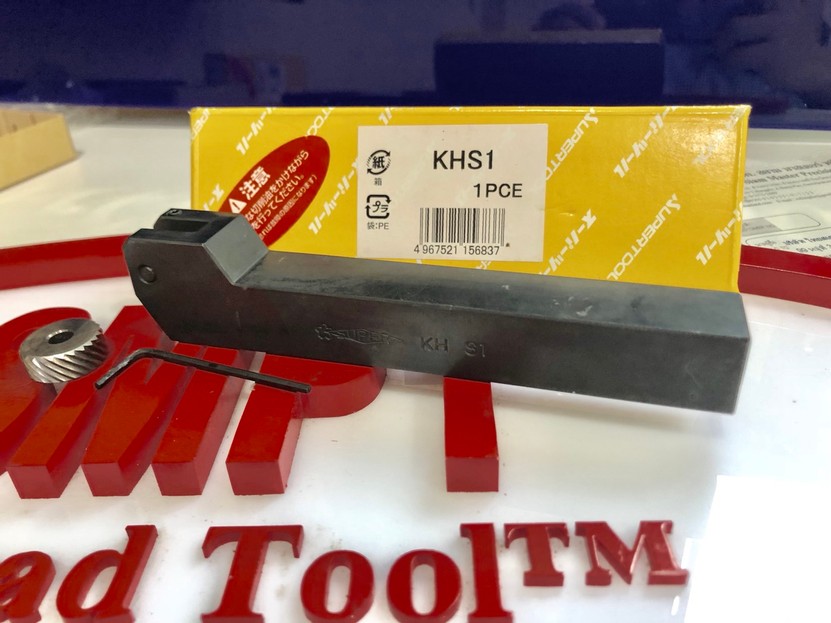

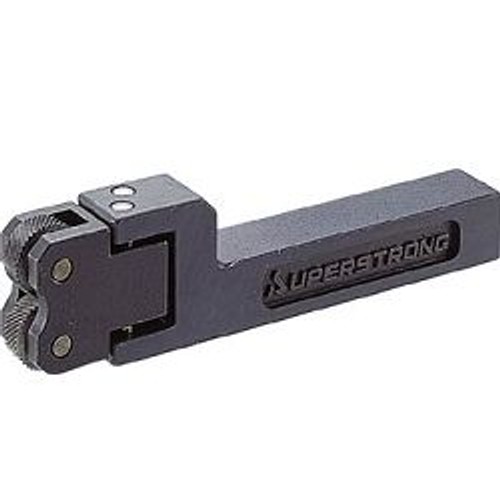

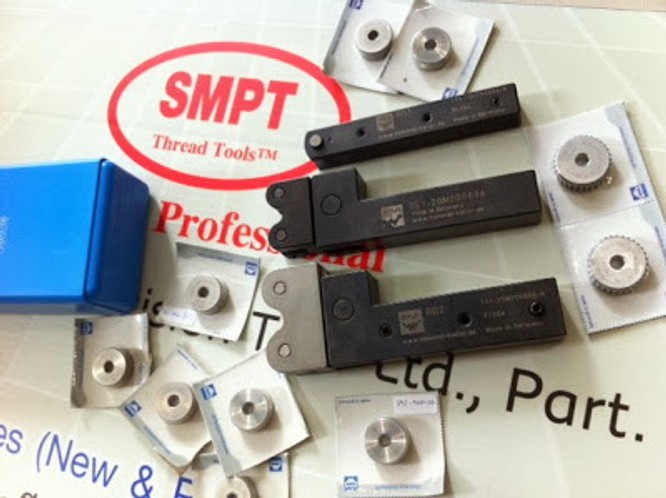

จำหน่าย ด้ามกลิ้งลาย Knurling Holder
ล้อกลิ้งลาย (ลายตรง ลายไขว้) ใช้งานง่าย กลิ้งลาย (ใช้กับเครื่องกลึง)ลายกันลื่น

messageImage1697881633498

S41074748

iTopPlus1379445126236

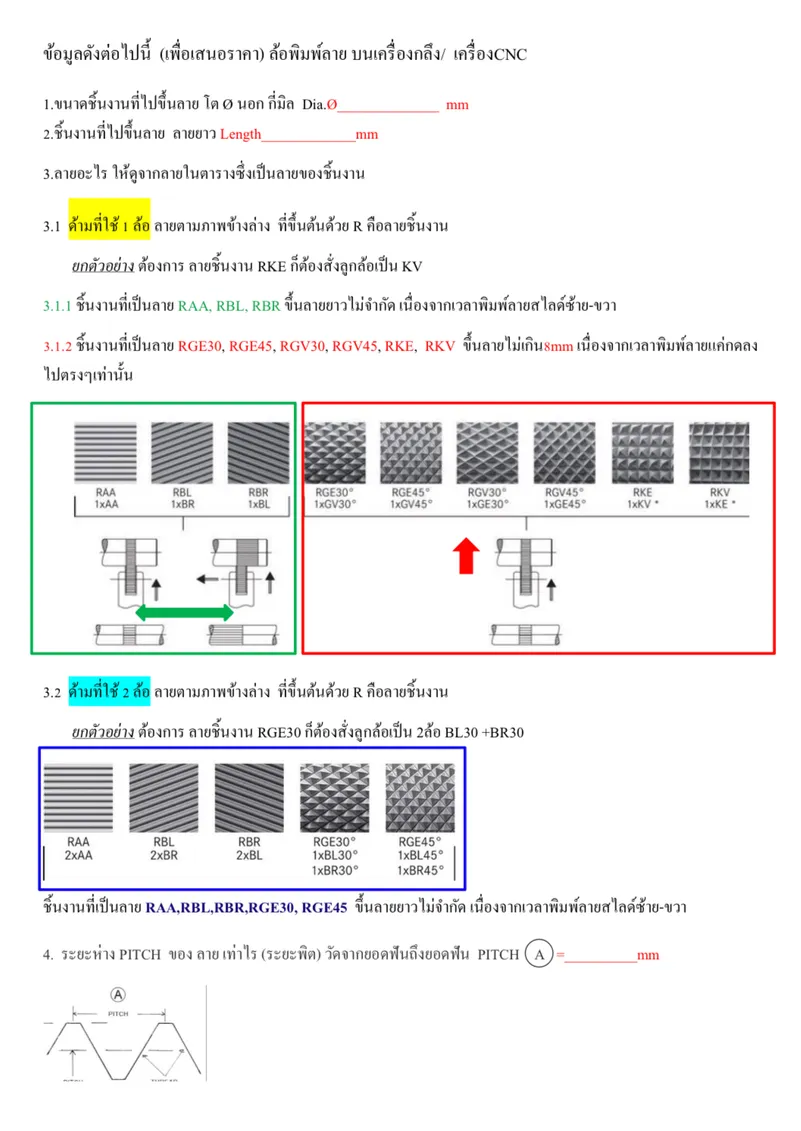

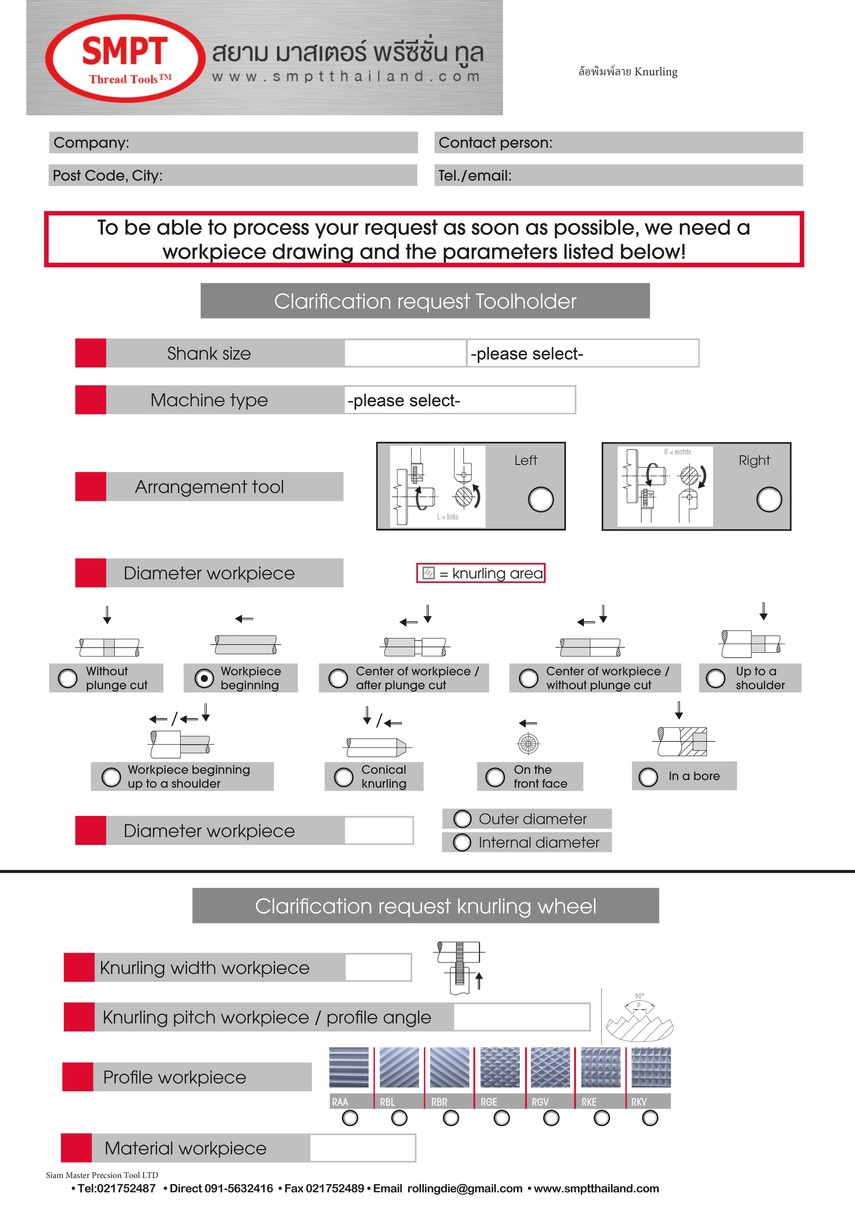

ขอข้อมูลดังต่อไปนี้ (เพื่อ ทำการเสนอราคา)

>>>>>>ขอข้อมูลดังต่อไปนี้ (เพื่อ ทำการเสนอราคา)

S52142159

iTopPlus1190636951240

ZEUS Knurling = (Germany) รุ่นที่ใช้งาน ขายดี DIN82 DIN 82 Thailand Asia

ด้ามล้อลาย,ด้ามกลิ้งลาย,ด้ามทำลาย,ด้ามรีดลาย,ลูกกลิ้งลาย knurling is a tool that is attached to a lathe to perform diamond patterns and straight knurling

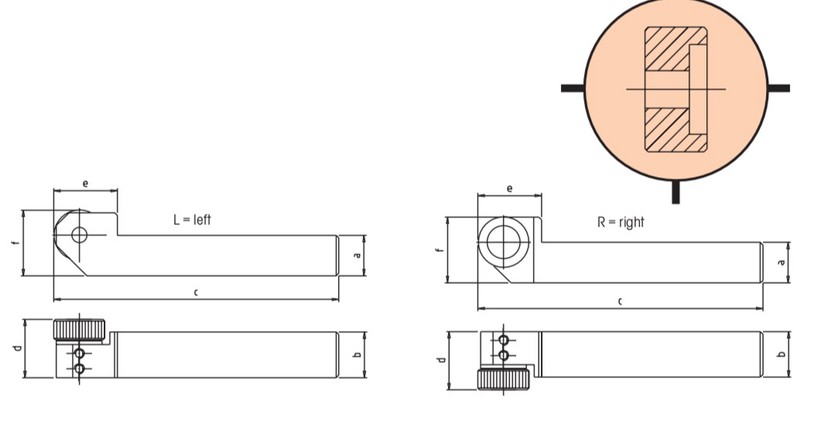

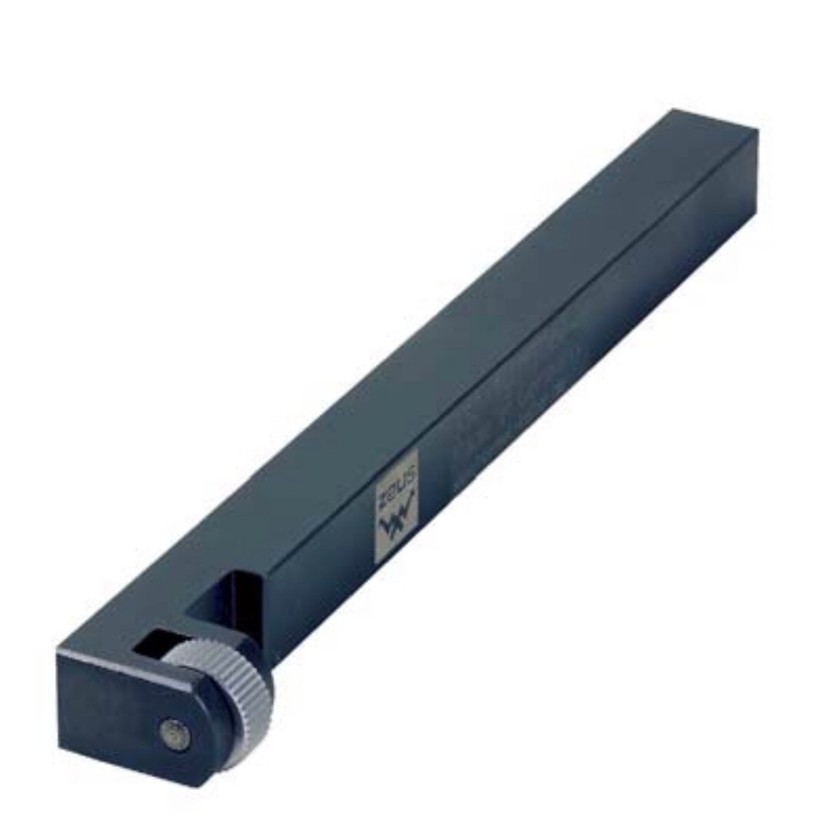

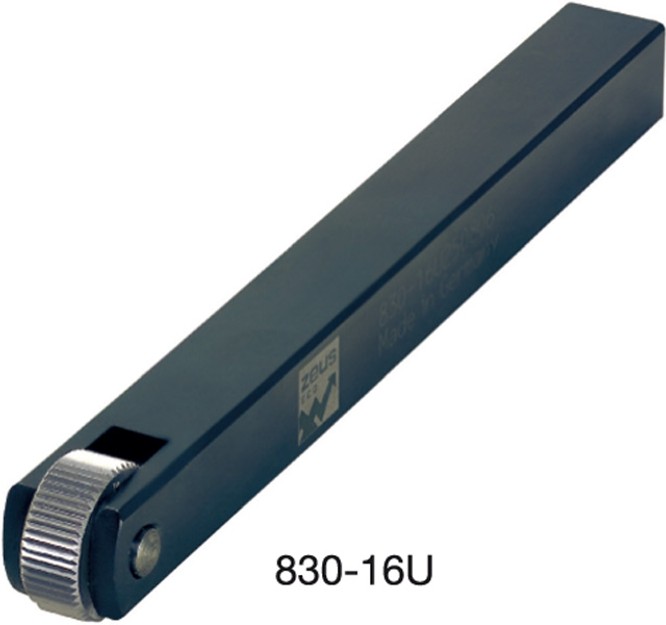

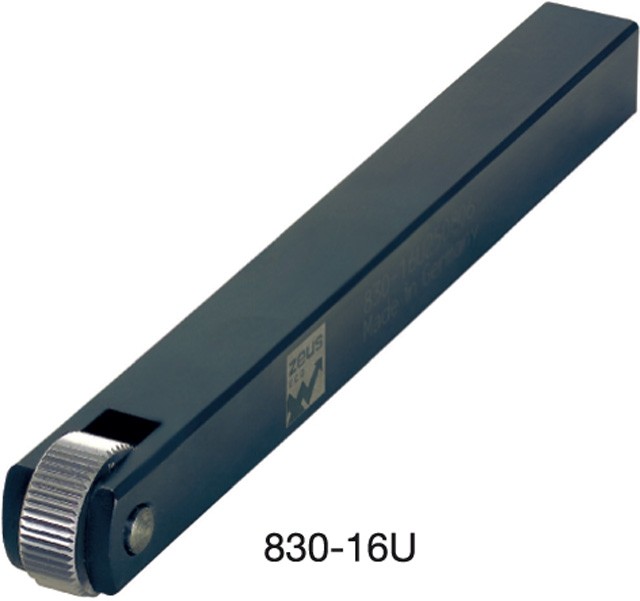

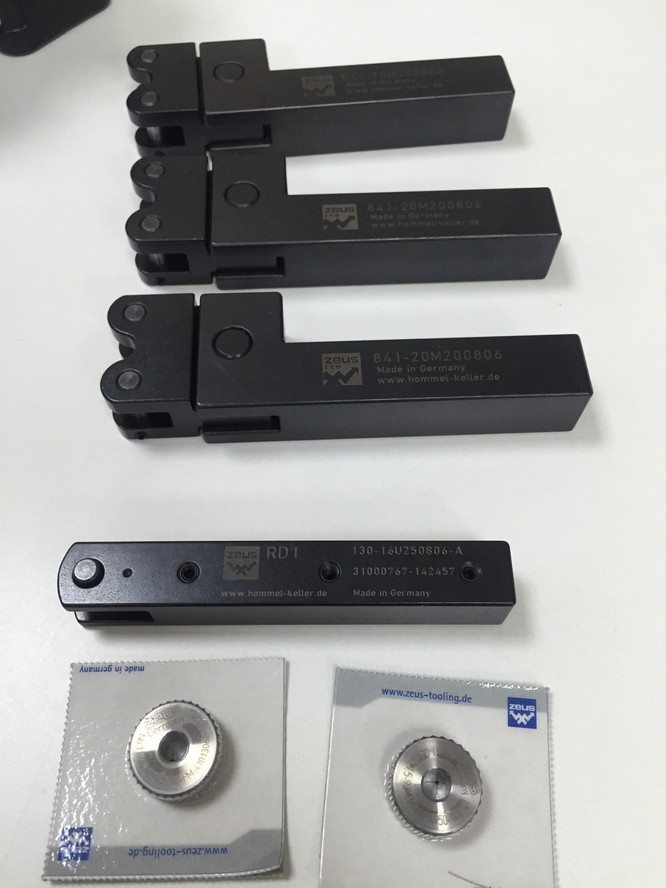

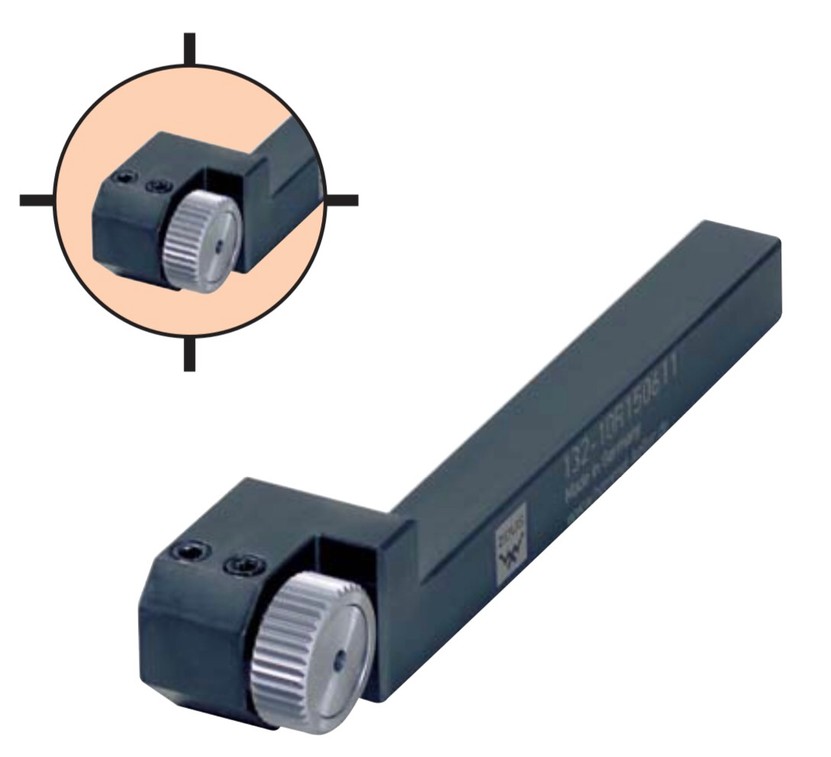

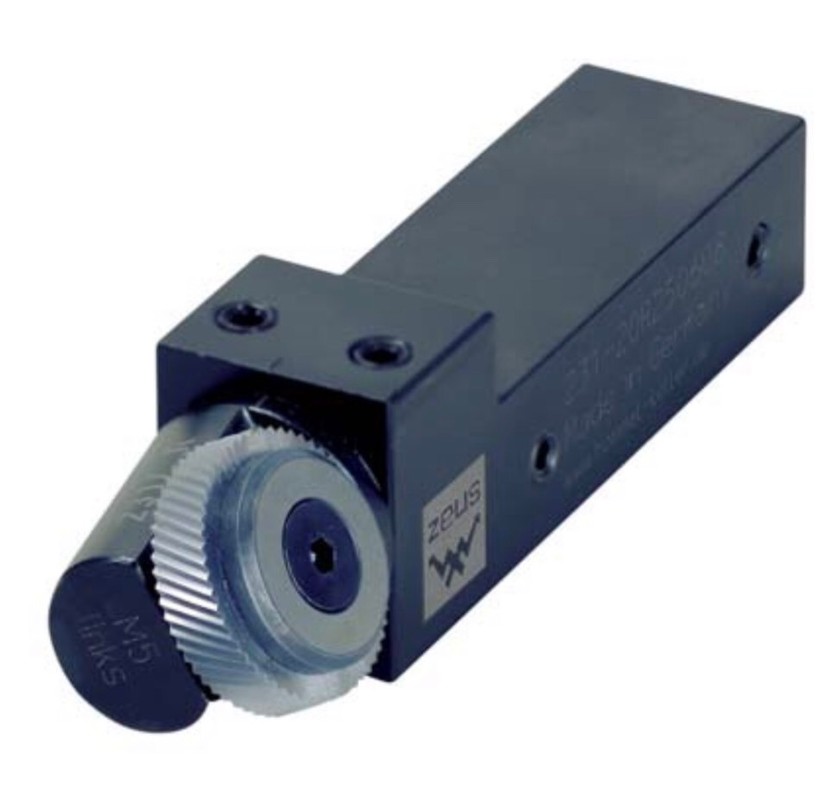

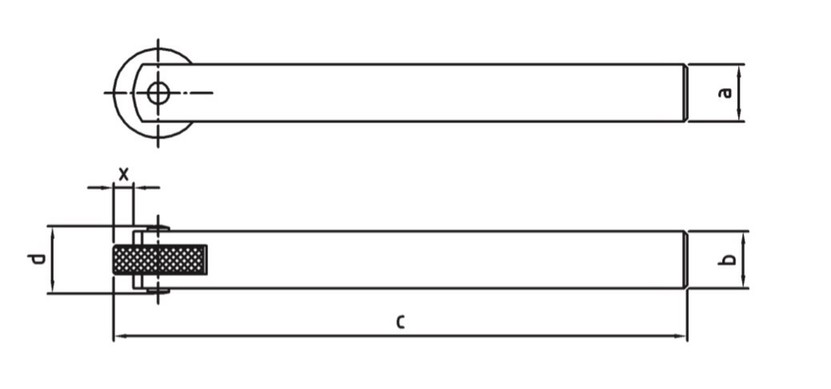

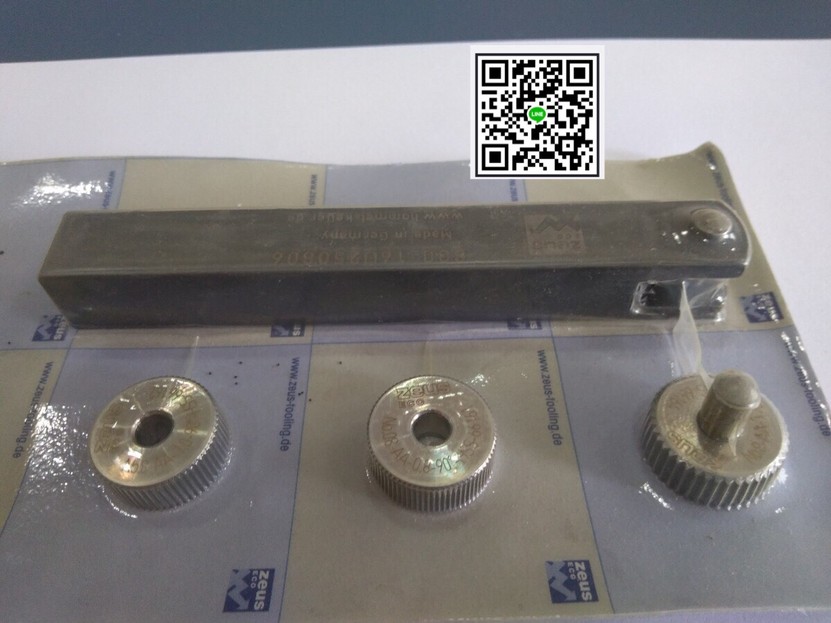

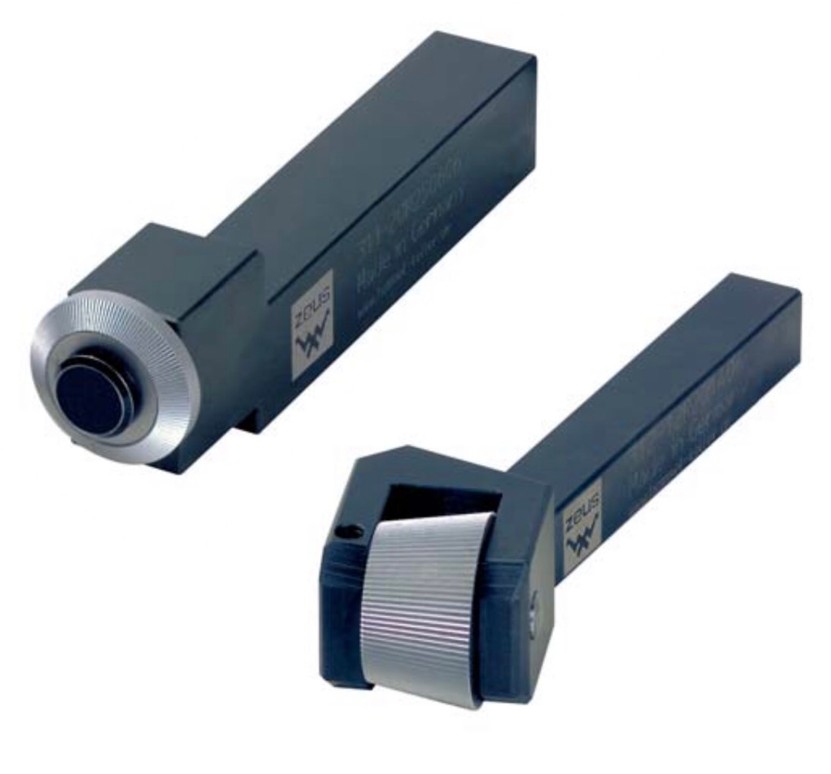

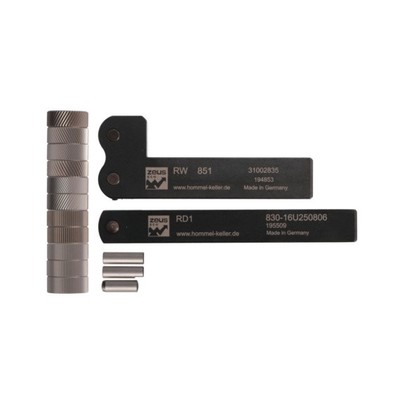

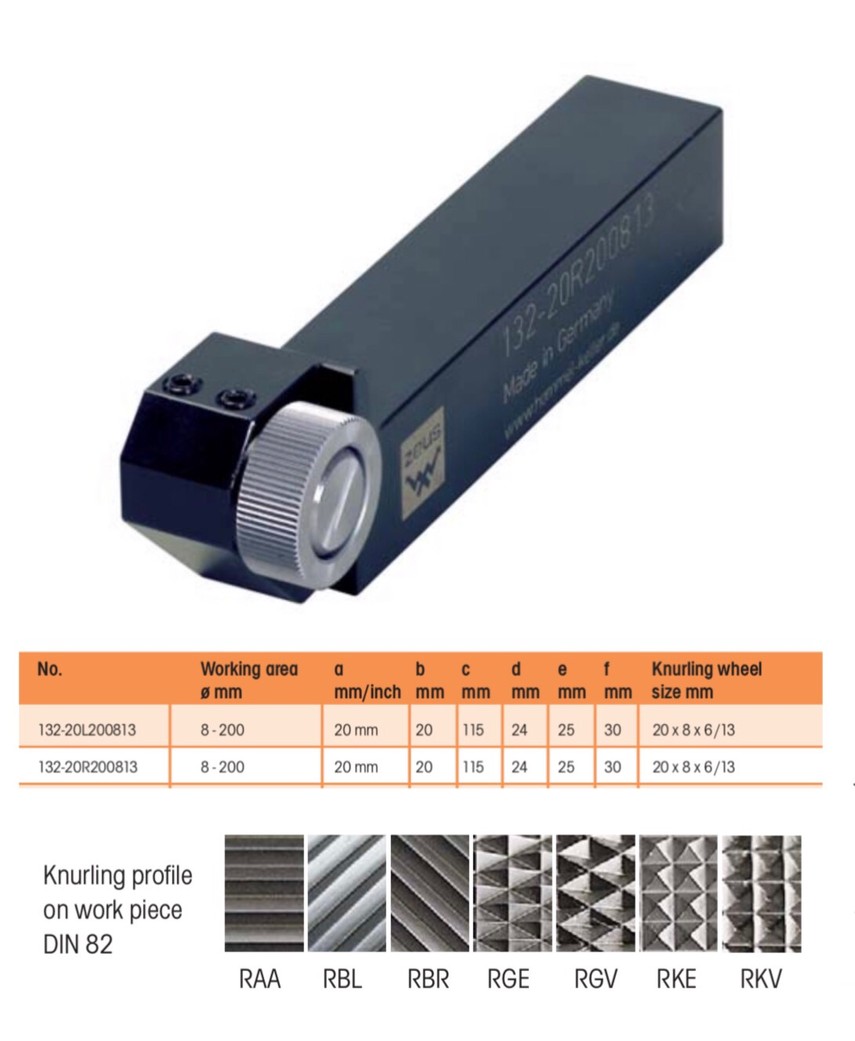

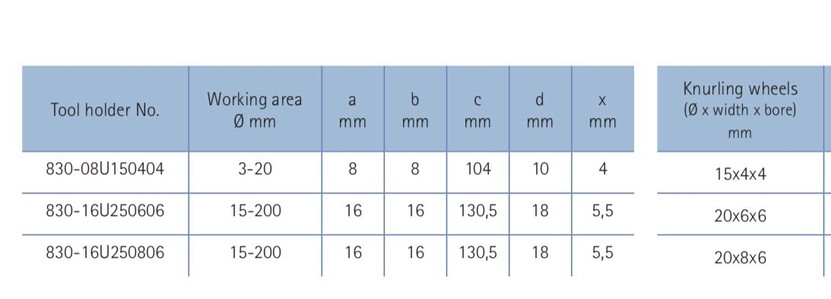

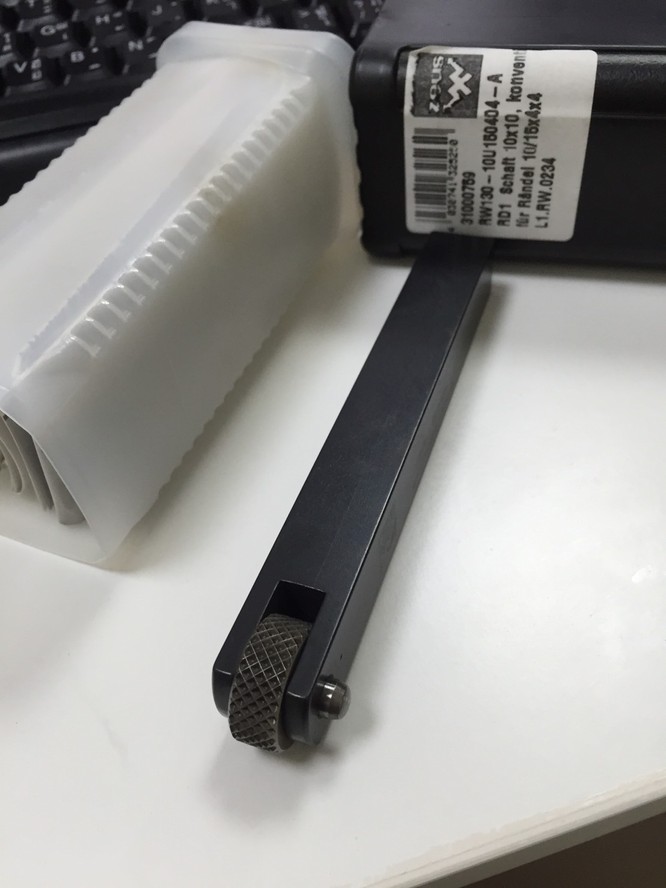

1. RD1 = ด้ามใส่ 1 ล้อ (เหมาะสำหรับงานพิมพ์ลาย ตรง)
รุ่น 830-16U250806

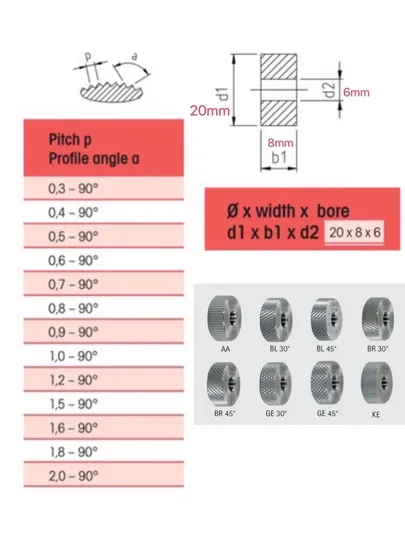

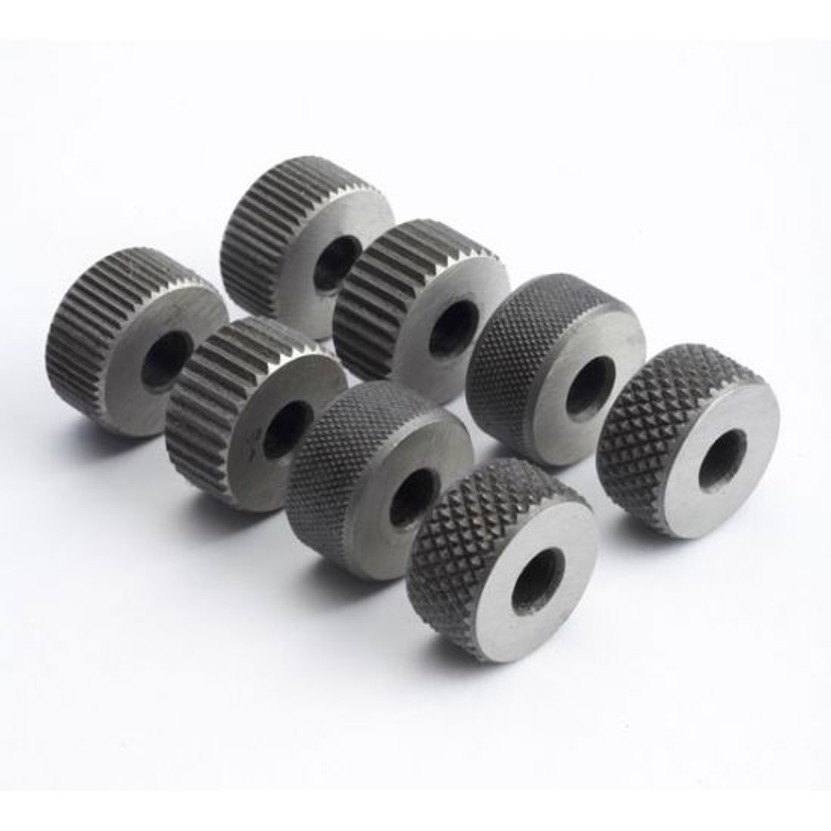

ขนาดของ ลูกล้อ knurling wheels 20 x 8 x 6 (Ø x width x bore)
ขนาดของด้ามShank size 16 x 16 mm Right-/ left- hand use

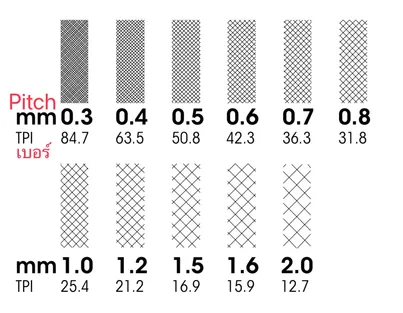

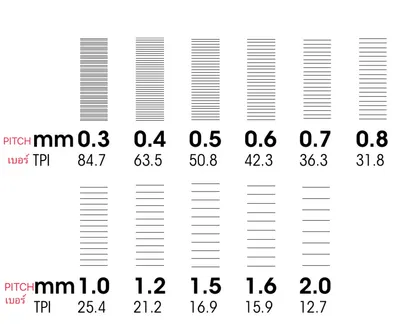

ระยะห่างPitch ของลาย มาตราฐานมี 0.3,0.4,0.5,0.6,0.8,0.9,1.0,1.2,1.5,1.6,1.8,2.0mm

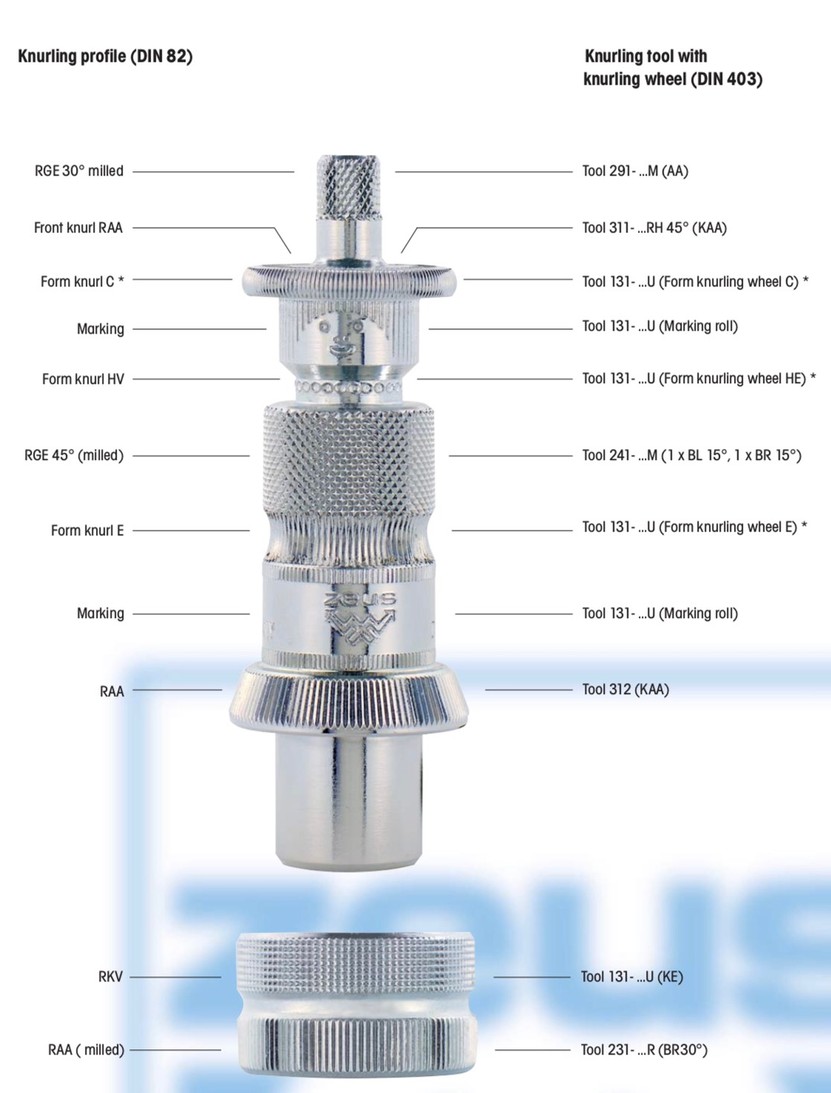

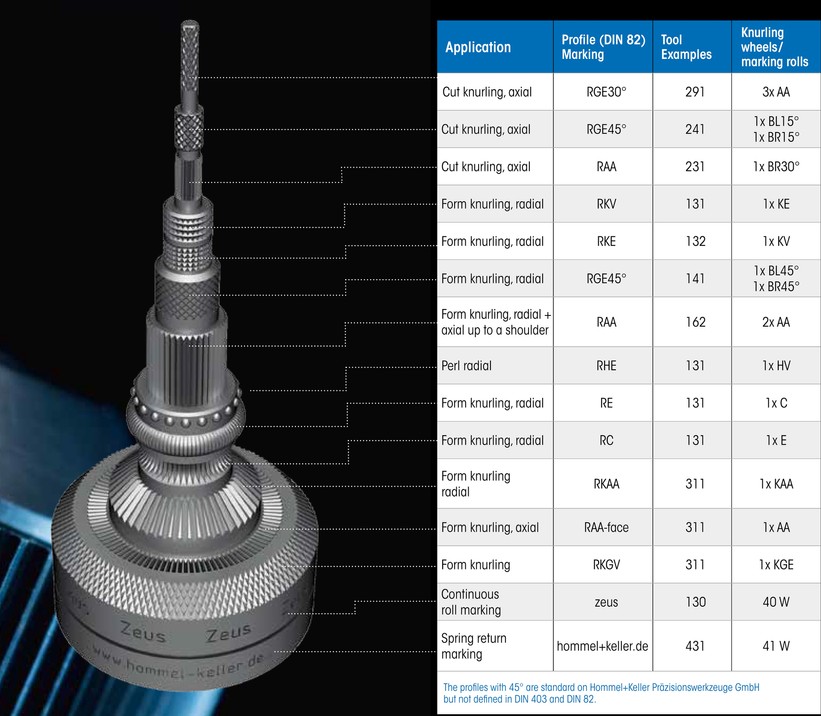

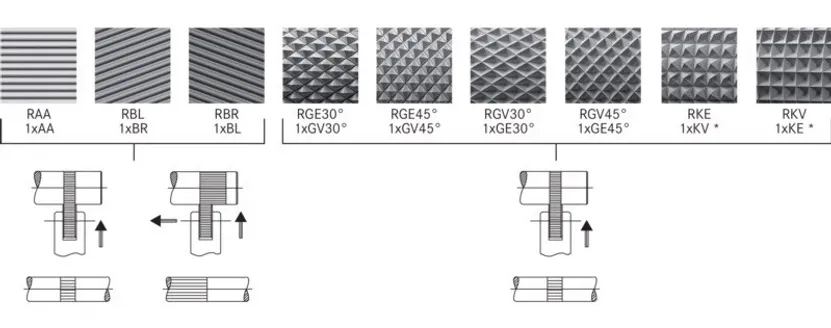

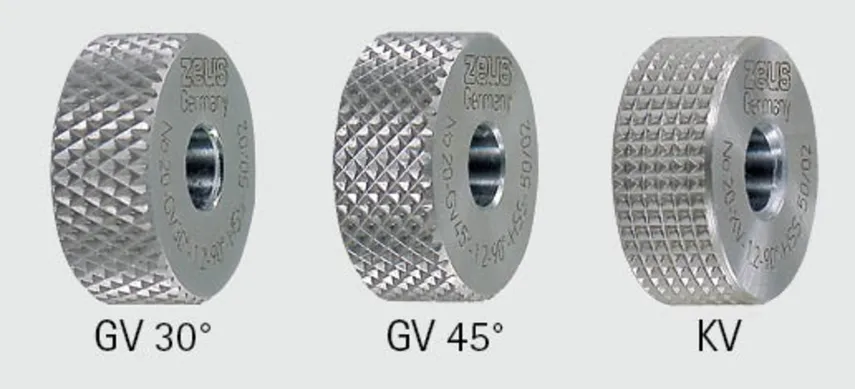

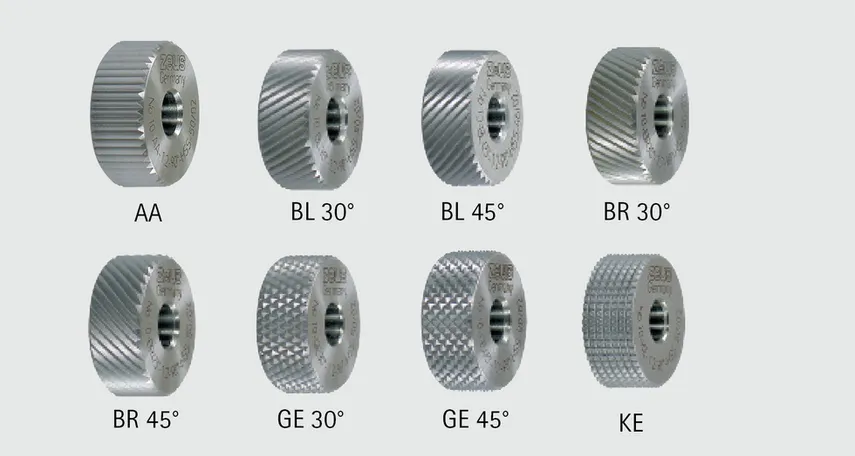

Knurling Profiles on Work Piece (DIN 82)Knurling Rolls ( as per Din 82 / IS 3403)

iTopPlus1264956675448

iTopPlus1339517581334

========================================================================================

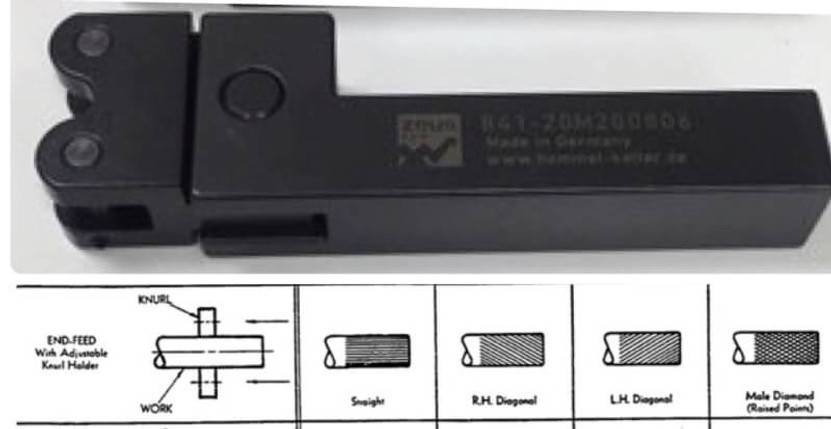

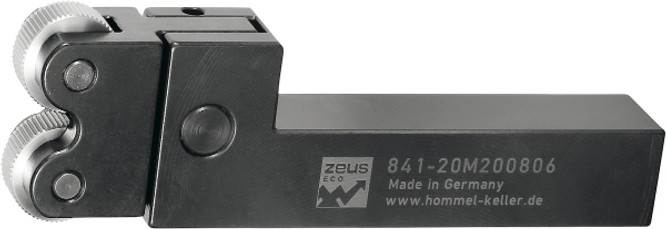

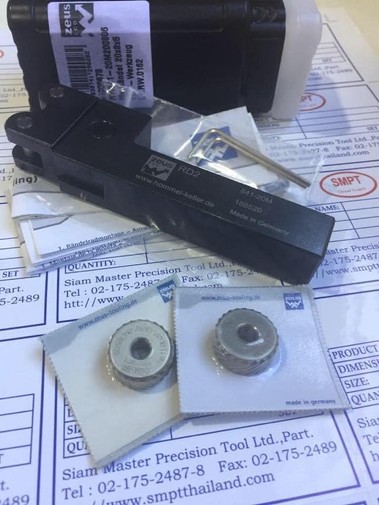

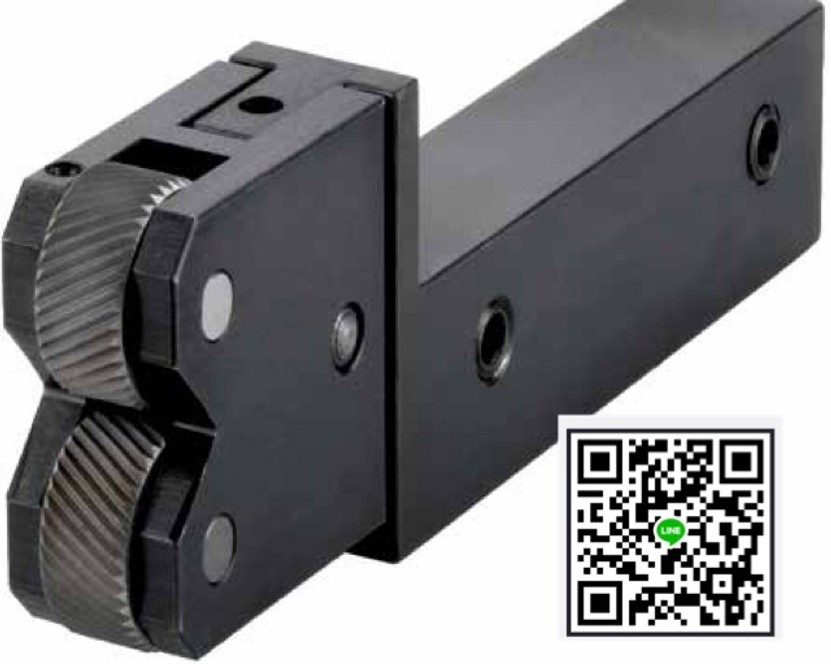

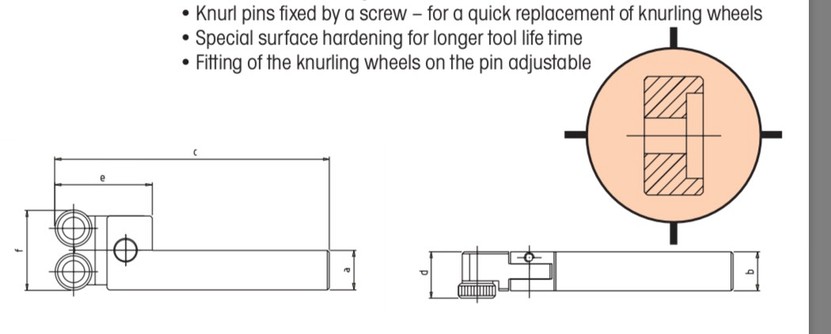

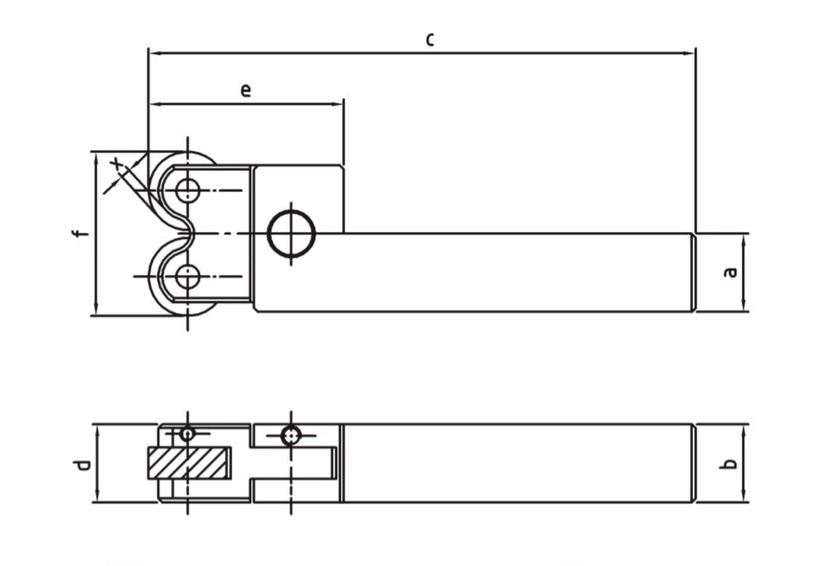

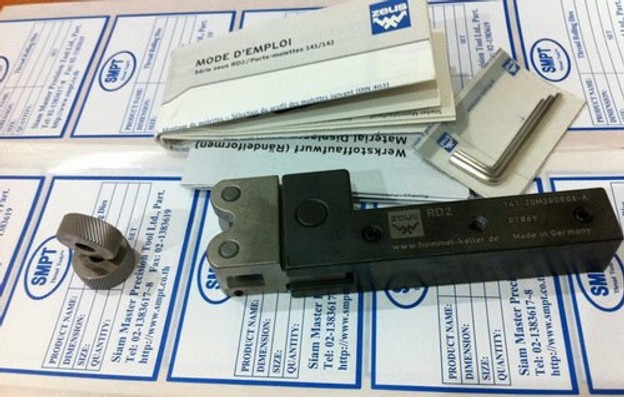

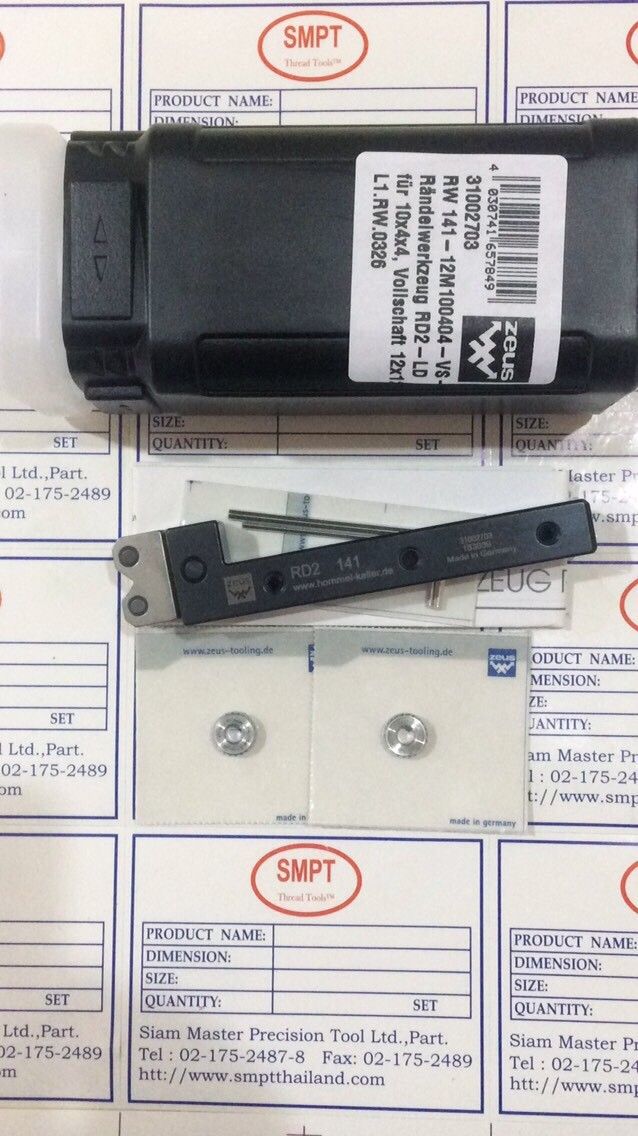

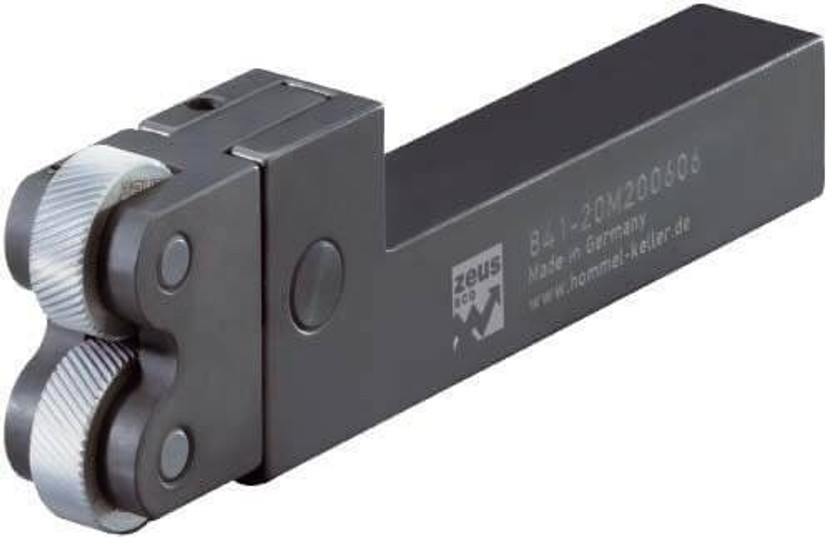

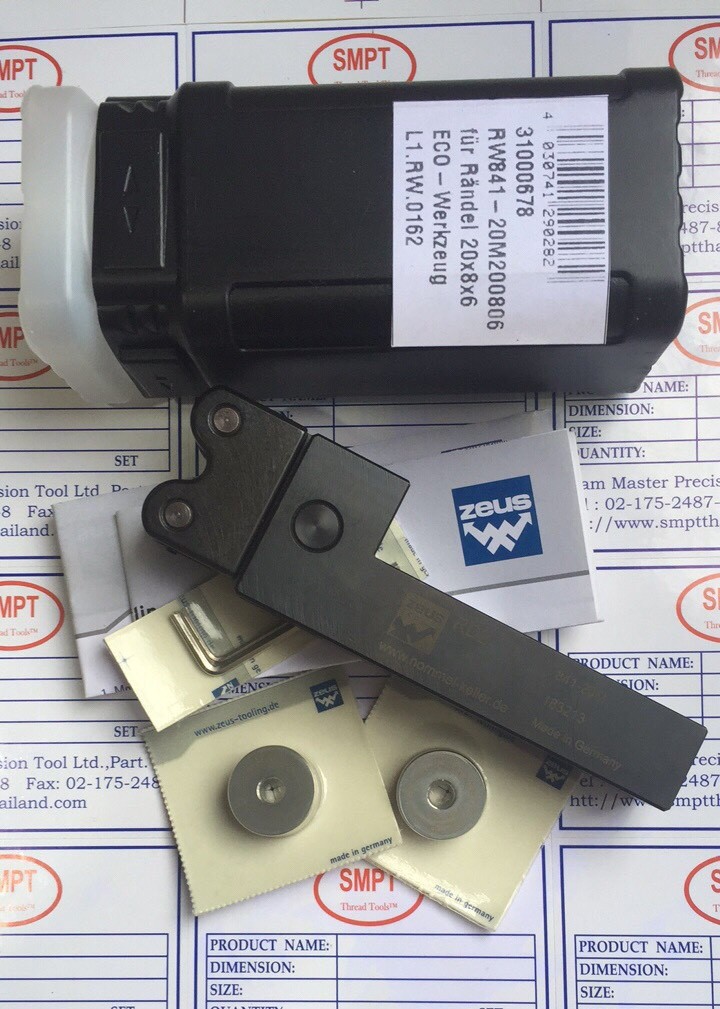

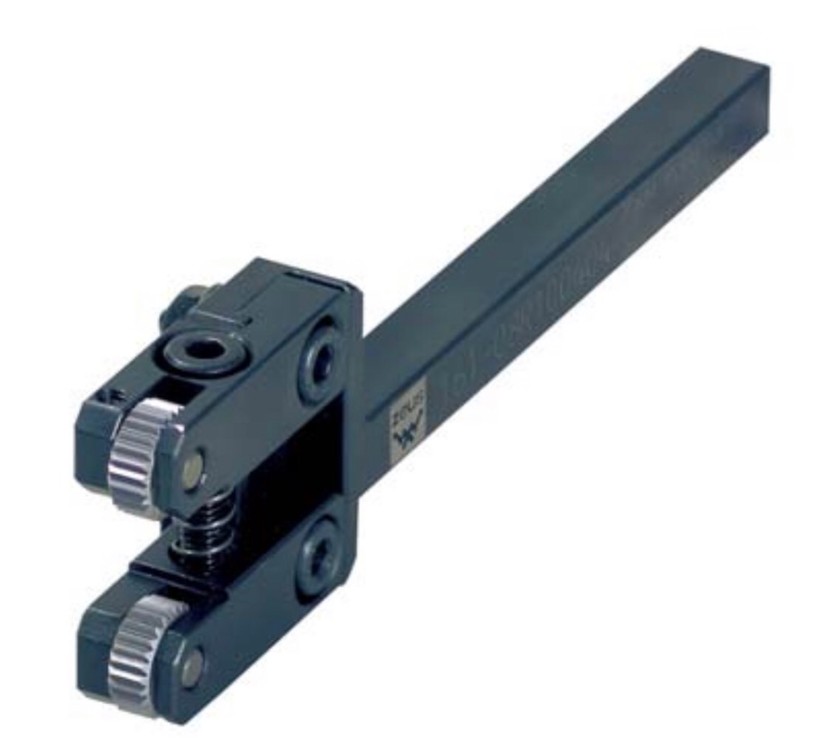

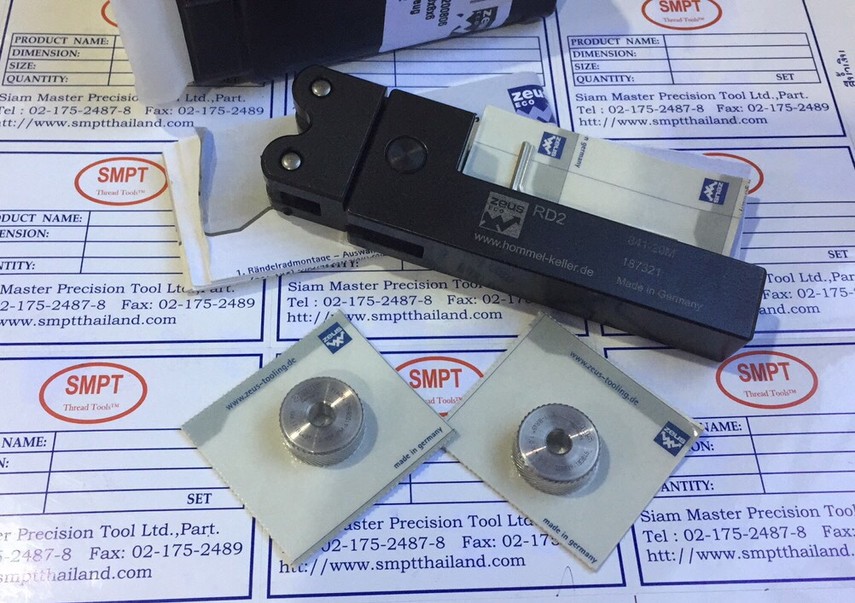

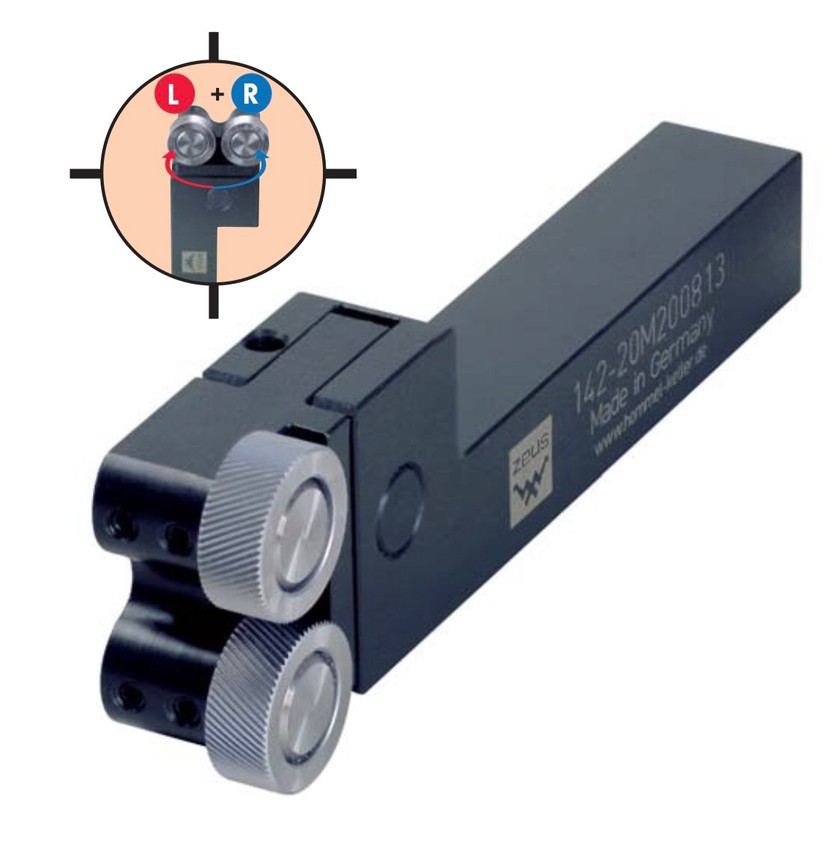

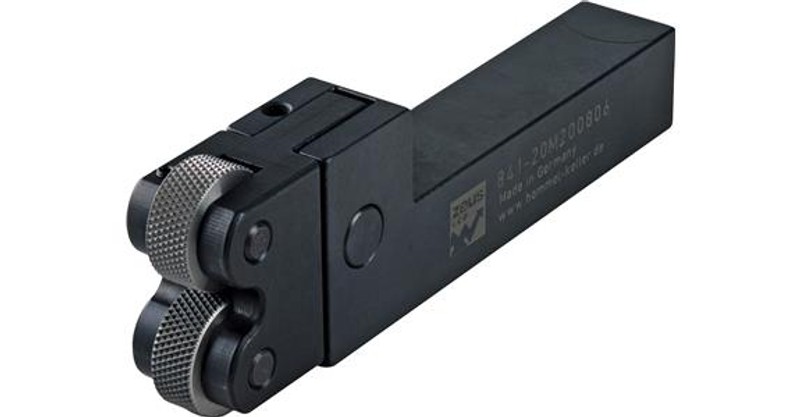

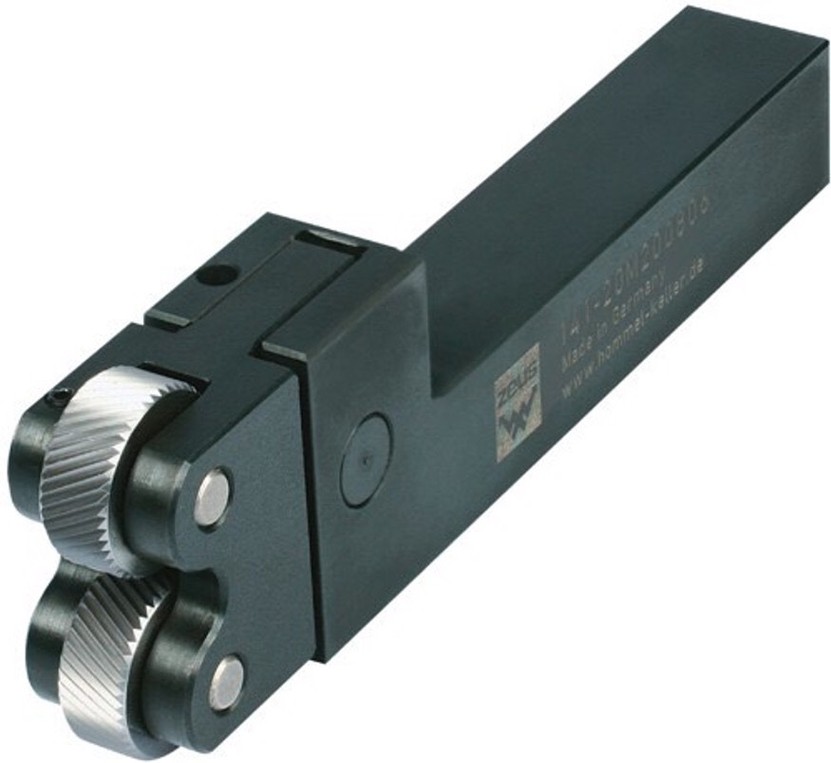

2. RD2 =ด้ามใส่ 2 ล้อ ( เหมาะสำหรับ ลายตรง ลายไขว้ ลายเฉียง ลายสับปรด)
รุ่น 841-20M200806
ขนาดของลูกล้อ knurling wheels 20x8x6 (Ø x width x bore)
ขนาดของด้าม Shank size 20 x 20 mm Right-/ left- hand use
ระยะห่าง Pitch ของลาย มาตราฐานมี 0.3,0.4,0.5,0.6,0.8,0.9,1.0,1.2,1.5,1.6,1.8,2.0mm

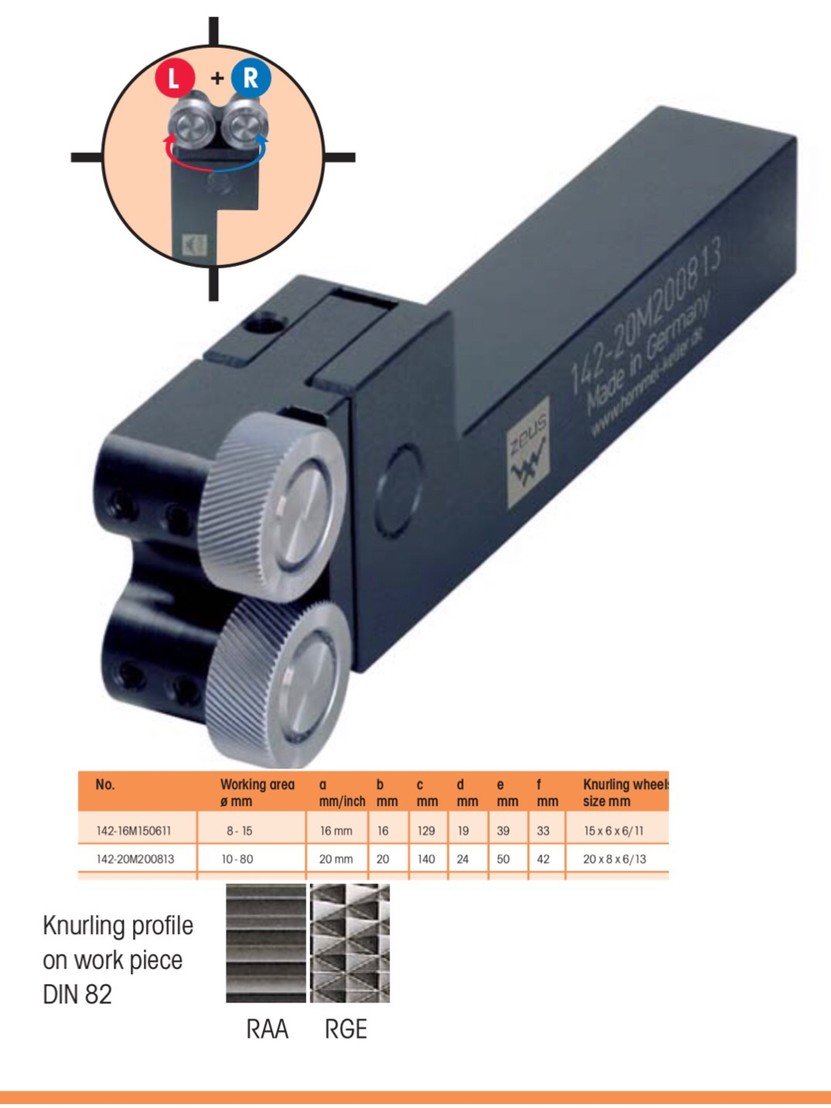

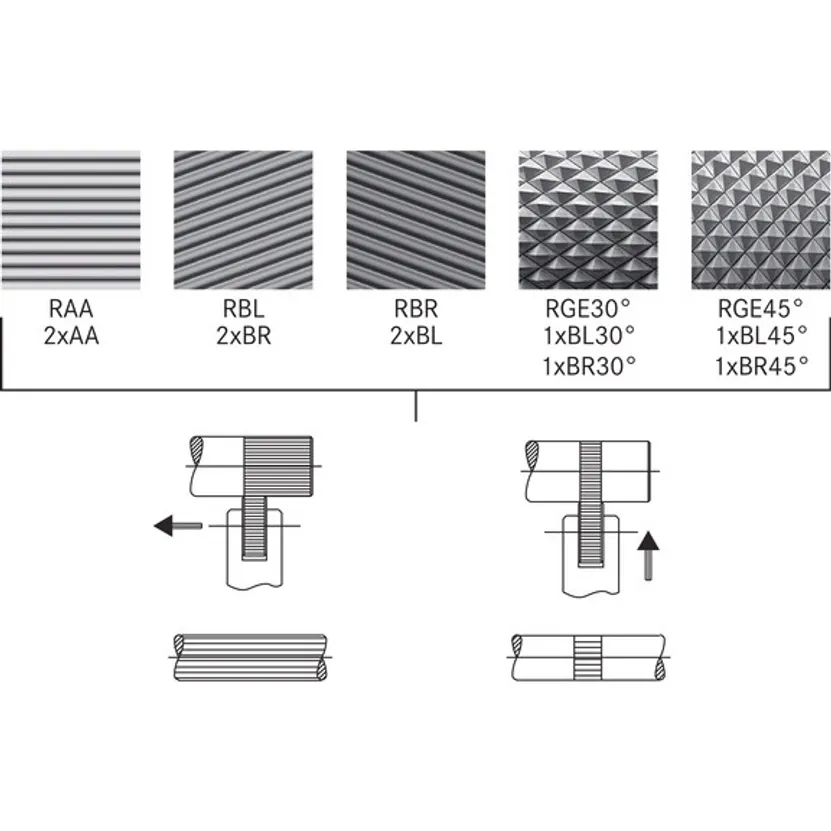

Knurling Profiles on Work Piece (DIN 82)

iTopPlus497472518092
iTopPlus1326123689542
iTopPlus1238561571819

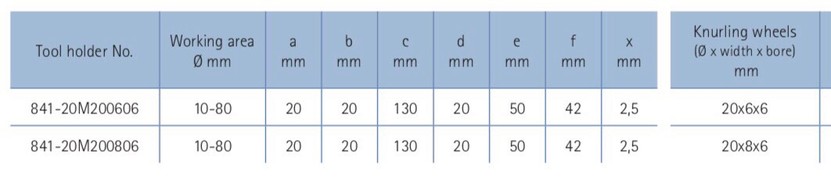

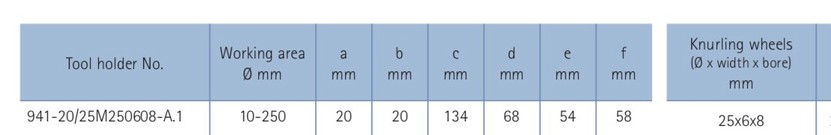

ขนาดของล้อพิมพ์ลาย Size

========================================================================================

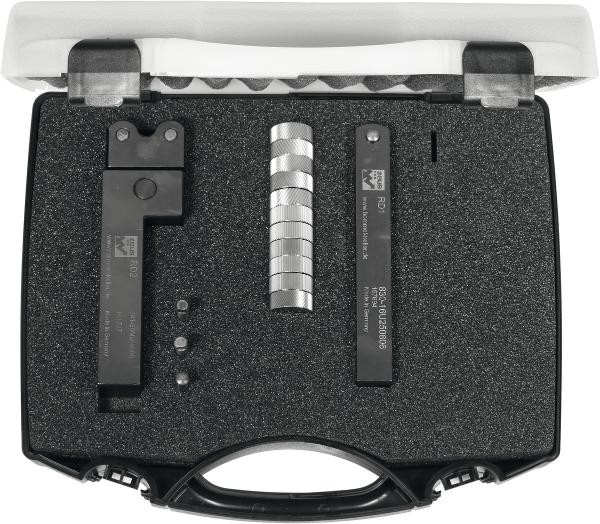

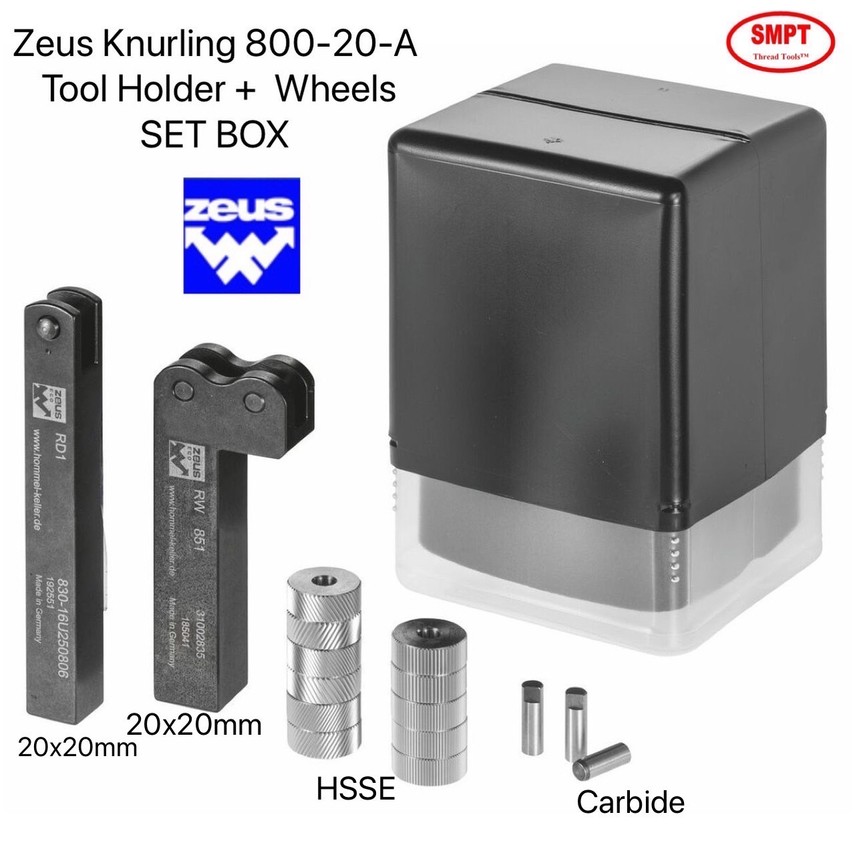

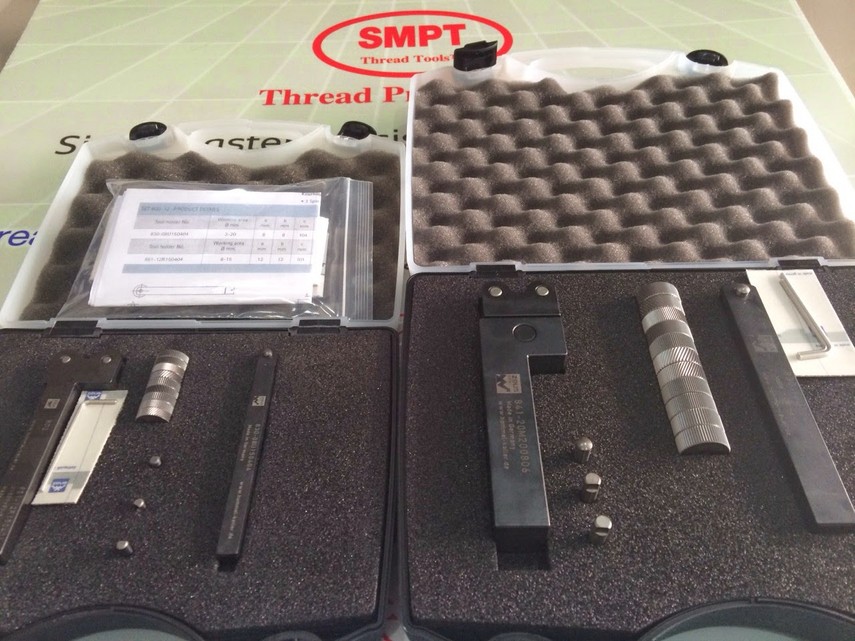

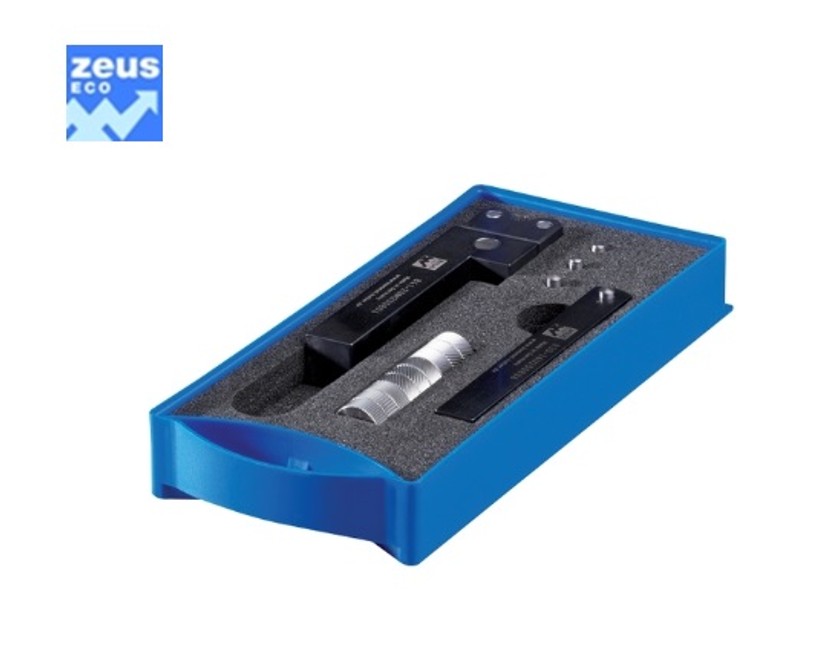

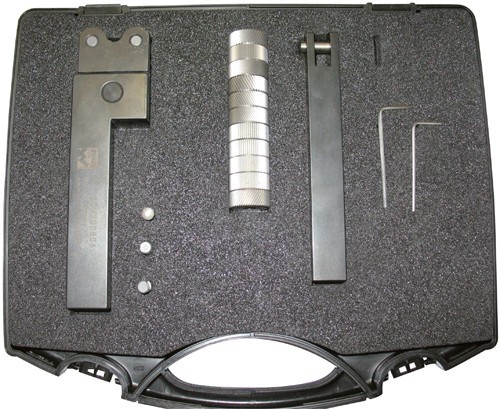

3. Zeus 800-20 (BOX SET)

เป็นยกชุด(กล่อง)

ZEUS Tool Holder + Knurling Wheels
SET 800-20-A =1 SET
PRODUCT DETAILS
1. ด้าม 2 ล้อ (20x20mm)
Working area 10~110mm
Tool Holder:851-20U200806 =1 Pcs
1.1 ล้อ ZEUS Knurling wheels (OD20xT8xID6mm)
Model: AA Pitch 0.8mm =1 Pcs
Model: AA Pitch 1.0mm =2 Pcs
Model: AA Pitch 1.2mm =2 Pcs
Model: BR30 Pitch 0.8mm =1 Pcs
Model: BR30 Pitch 1.0mm =1 Pcs
Model: BR30 Pitch 1.2mm =1 Pcs
Model: BL30 Pitch 0.8mm =1 Pcs
Model: BL30 Pitch 1.0mm= 1 Pcs
Model: BL30 Pitch 1.2mm =1 Pcs

2.ด้ามใส่ 1 ล้อTool Holder: (20x20mm)
Working area 8~200mm
No. 830-20U250806= 1 Pcs
2.1 ZEUS Knurling wheels (OD20xT8xID6mm)
Model: AA Pitch 0.8mm =1 Pcs

iTopPlus966464780641

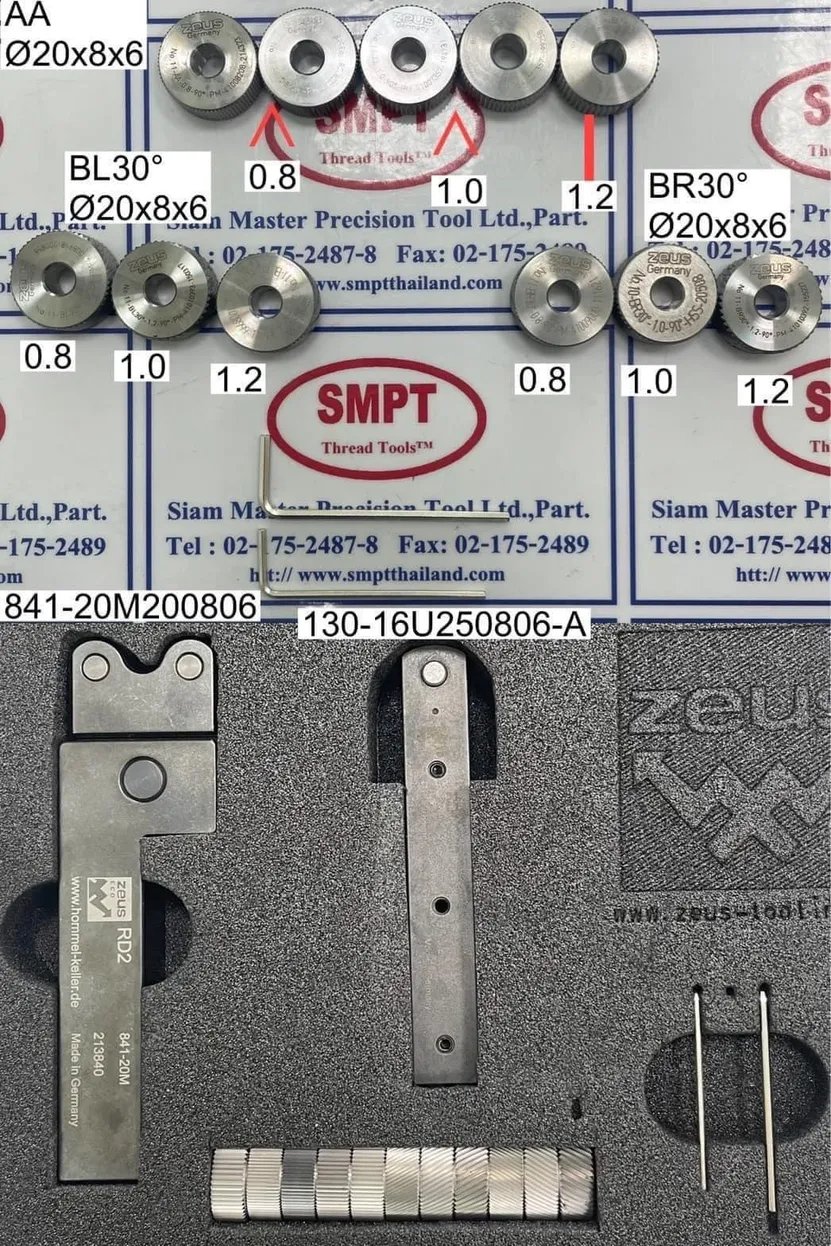

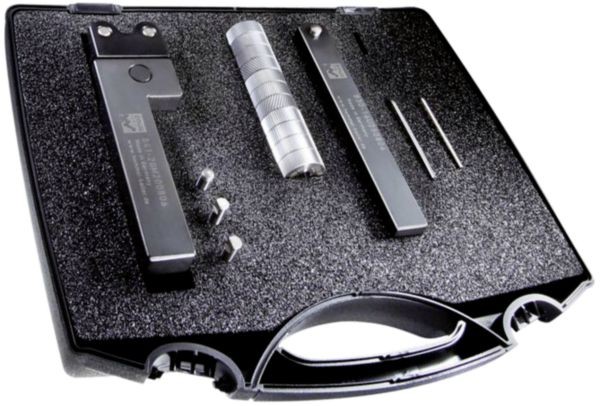

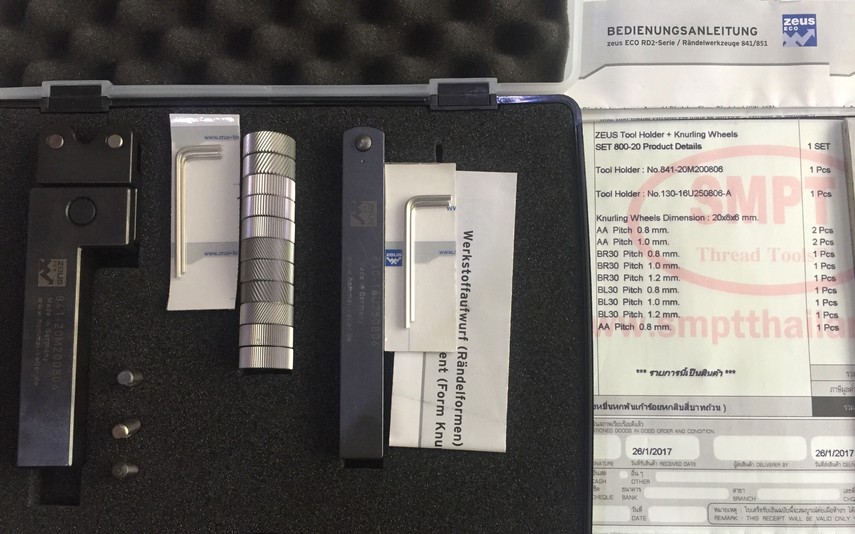

ZEUS Tool Holder + Knurling Wheels
SET 800-20 =1 SET

PRODUCT DETAILS
1. Tool Holder: No. 841-20M200806 =1 Pcs
1.1 ZEUS Knurling wheels (OD20xT8xID6mm)
Model: AA Pitch 0.8mm =2 Pcs
Model: AA Pitch 1.0mm =2 Pcs
Model: BR30 Pitch 0.8mm =1 Pcs
Model: BR30 Pitch 1.0mm =1 Pcs
Model: BR30 Pitch 1.2mm =1 Pcs
Model: BL30 Pitch 0.8mm =1 Pcs
Model: BL30 Pitch 1.0mm= 1 Pcs
Model: BL30 Pitch 1.2mm =1 Pcs
2.Tool Holder: No. 130-16U250806-A= 1 Pcs
2.1 ZEUS Knurling wheels (OD20xT8xID6mm)
Model: AA Pitch 0.8mm 1 Pcs
