เกจวัดเกลียว คืออะไร
เกจวัดเกลียวคือเครื่องมือสำหรับใช้ตรวจสอบระยะพิทช์ของรูเกลียวในตามสเปคเกจวัดเกลียวสามารถใช้งานได้เช่นเดียวกับลิมิตเกจ นั่นคือสามารถตรวจสอบและตัดสินได้ว่าเกรดของสกรูดังกล่าวเท่ากันกับระดับของเกจหรือไม่
Thread Plug Gauge คืออะไร ?

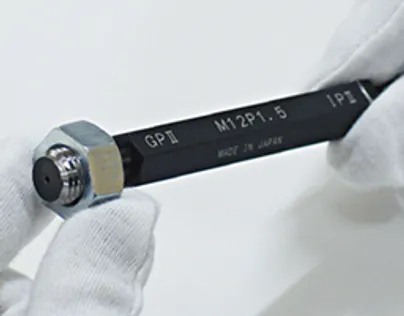

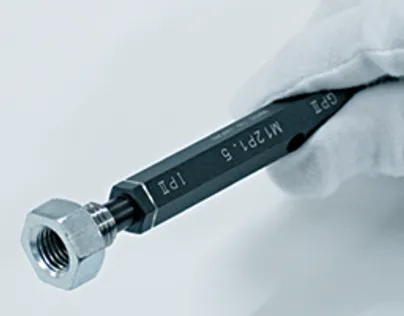

Thread Plug Gauge (Go/NoGo) หรือ เกจวัดเกลียวใน คือเครื่องมือวัดสำหรับใช้ตรวจสอบระยะ Pitch ของรูเกลียวใน ตามสเปคเกจวัดเกลียวทำให้เกิดความมั่นใจได้ว่าชิ้นงานนั้นๆอยู่ในมาตรฐานการควบคุม GO และ NOGO เพื่อไม่ให้เกิดค่าผิดพลาดจึงมีความสำคัญเป็นอย่างมากที่ต้องส่งสอบเทียบเครื่องมือวัด
เกจวัดเกลียวใน ใช้งานอย่างไร ?
สำหรับวิธีการใช้งานเครื่องมือวัดเกจวัดเกลียวใน หรือ Thread Plug Gauge มีวิธีการใช้งาน โดย
1. เริ่มจากตรวจสอบชิ้นงานด้วยการใช้ Thread Plug Gauge ไขผ่านชิ้นงาน ซึ่งด้านที่เป็น GO จะต้องไขผ่านตลอดความยาวของชิ้นงานที่ต้องการตรวจสอบไปได้อย่างราบรื่น
2. Thread Plug Gauge ด้าน NOT GO หรือ NO GO การตรวจสอบอ้างอิงตามมาตรฐาน JIS ทำได้โดยการไขจะต้องไม่สามารถผ่านรูของชิ้นงานไปได้ และหากอ้างอิงตามมาตรฐาน ISO ให้ตรวจสอบโดยใช้ Thread Plug Gauge ด้านที่เป็น NOT GO หรือ NO GO หมุนเกลียวดูมากกว่าสองรอบขึ้นไป จะต้องไม่สามารถไขผ่านไปได้

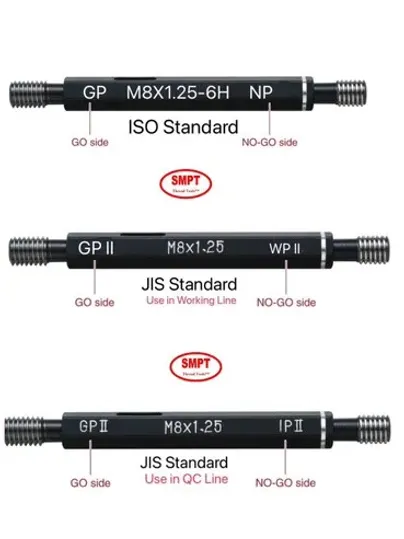

Thread Plug Gauge (GO/NOGO) for JIS Standards
GP=(GO thread plug gauge)
WP=(NOT GO thread plug gauge for working)
IP=(NOT GO thread plug gauge for inspection)
Thread Plug Gauge = Class 3 = III
Thread Plug Gauge = Class 2 = II = Class Standard
Thread Plug Gauge = Class 1 = I
Basic thread geometry for ISO Standard
Thread Plug Gauge (GO/NOGO)
Thread Plug Gauge = Class3 = 7H
Thread Plug Gauge = Class2 = 6H = Class Standard
Thread Plug Gauge = Class1 = 4H
เครื่องมือสำคัญในงานตรวจสอบมิติเกลียวที่ใช้กันในอุตสาหกรรมการผลิตและงานวิศวกรรม
จำหน่ายเกจวัดเกลียวใน เกจวัดเกลียวนอก
https://line.me/ti/p/~0911193165
Email:rollingdie@gmail.com
Tel:021752487
1. Thread Plug Gauge คืออะไร?

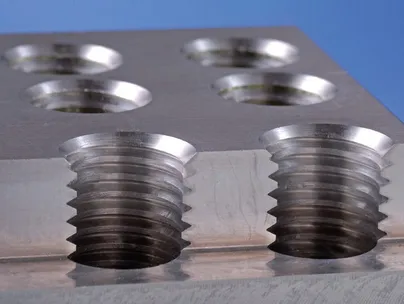

• ใช้ตรวจสอบเกลียวภายใน (Internal Thread) เช่น เกลียวรูน็อต
• มีสองด้าน:• GO: ต้องสามารถใส่เข้าไปได้ → แสดงว่าเกลียวผ่านมาตรฐาน
• NOGO: ต้องไม่สามารถใส่เข้าไปได้ → ถ้าใส่ได้แสดงว่าเกลียวหลวมเกินไป
2. Thread Ring Gauge คืออะไร?
• ใช้ตรวจสอบเกลียวภายนอก (External Thread) เช่น เกลียวน็อต
• มีสองชิ้น:• GO: ต้องหมุนเข้าได้ลื่นไหล
• NOGO: ต้องหมุนเข้าไม่ได้ → เพื่อควบคุมความแม่นยำของขนาดเกลียว
3. มาตรฐานเกลียว
• ISO: มาตรฐานสากล
• JIS: มาตรฐานญี่ปุ่น
• DIN: มาตรฐานเยอรมัน
• ANSI: มาตรฐานอเมริกัน
• BS: มาตรฐานอังกฤษ
• TIS: มาตรฐานอุตสาหกรรมไทย
4. ทำไมต้องใช้ GO / NOGO Gauge?
• ตรวจสอบได้รวดเร็ว ไม่ต้องใช้เครื่องมือวัดละเอียด
• ลดความผิดพลาดในการผลิต มิติของเกลียว วัดค่าควบคุมได้อย่างแม่นยำและละเอียด
• เพิ่มความมั่นใจในคุณภาพสินค้า
• เป็นมาตรฐานที่ใช้ในงาน QC ทั่วโลก
วิศวกรรมเครื่องกล, อุตสาหกรรม, เทคนิคการผลิต
• ผู้ควบคุมคุณภาพในโรงงาน
• วิศวกรและช่างเทคนิคที่ต้องการความแม่นยำในการผลิต
Thread Plug Gauge & Thread Ring Gauge GO / NOGO
มาตรฐาน ครบทุกระบบ: ISO, JIS, DIN, ANSI, BS, TIS
รองรับงานตรวจสอบเกลียวทุกประเภท ทั้งภาคอุตสาหกรรมและงานวิศวกรรม
มีใบรายงานผลตรวจสอบ | HRC 58–63 | QC PASS
เกจวัดเกลียวมาตรฐานสากล | ตรวจสอบง่าย ใช้งานมั่นใจ
เหมาะสำหรับงาน QC, โรงงานผลิต, และวิศวกรที่ต้องการความแม่นยำสูง

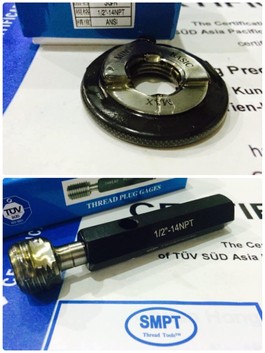

Example : 9/16-18UNJF ทั้งแบบ Plug Gauge และ Ring Gauge
ผ่านการตรวจสอบ HRC 58–63 พร้อมใบรายงานผลการตรวจสอบ
📲091-119-3165
Thread plug gauge /thread ring gauge
#smpt_thead_tool
#siammasterprecisiontool
#smpt
#carbide #cutting_tool
#thread_gauge
#threadgauge #ISO17025
#ANSI #JIS #BS #DIN #GONOGO #ISOIEC
#เครื่องมือวัด #เกจวัดเกลียว #QCมาตรฐาน #โรงงานผลิต #เครื่องมือช่าง #ThreadGauge #InspectionTools #UNJF #ManufacturingTools #วิศวกรรม #เครื่องมืออุตสาหกรรม

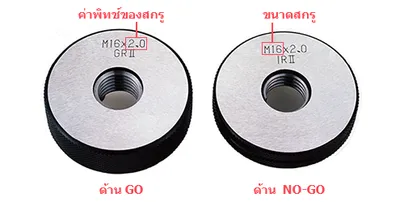

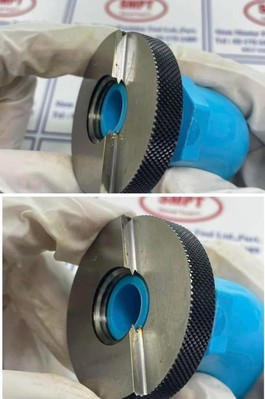

ด้าน GO ด้าน NOGO
z-z1221268003002.webp)
เกจวัดเกลียวนอก Thread Ring Gauge คืออะไร ?
เกจวัดเกลียวคือเครื่องมือสำหรับใช้ตรวจสอบระยะพิทช์ของสกรูหรือเกลียวตัวผู้ตามสเปคเกจวัดเกลียวสามารถใช้งานได้เช่นเดียวกับลิมิตเกจนั่นคือสามารถตรวจสอบและตัดสินได้ว่าเกรดของสกรูดังกล่าวเท่ากันกับระดับของเกจหรือไม่

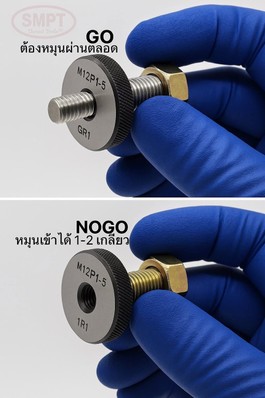

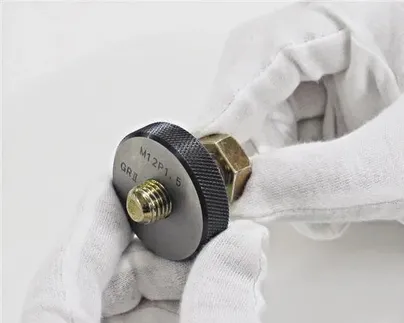

1.เริ่มจาก ตรวจสอบโดยด้านที่เป็น GO จะต้องไขผ่านไปได้อย่างราบรื่น

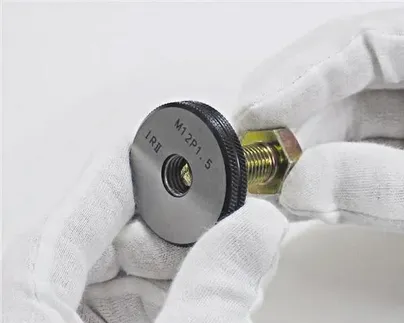

2.จากนั้น ตรวจสอบโดยใช้ด้านที่เป็น NO-GO จะต้องไม่สามารถไขผ่านรูไปได้แม้เพียงสองรอบหรือมากกว่านั้น (อ้างอิงตามมาตรฐาน JIS) จากนั้นให้ตรวจสอบโดยใช้ด้านที่เป็น NO-GO หมุนเกลียวดูมากกว่าสองรอบขึ้นไปจะต้องไม่สามารถผ่านไปได้ (อ้างอิงตามมาตรฐาน ISO) หากการสกรูที่ผลิตที่ผลิตตรวจสอบด้วยเกจวัดเกลียวแล้วผ่านตามเงื่อนไข ① และ ② ด้านบน ก็สามารถตัดสินได้ว่าผลิตภัณฑ์ดังกล่าวเป็นไปตามข้อกำหนด
