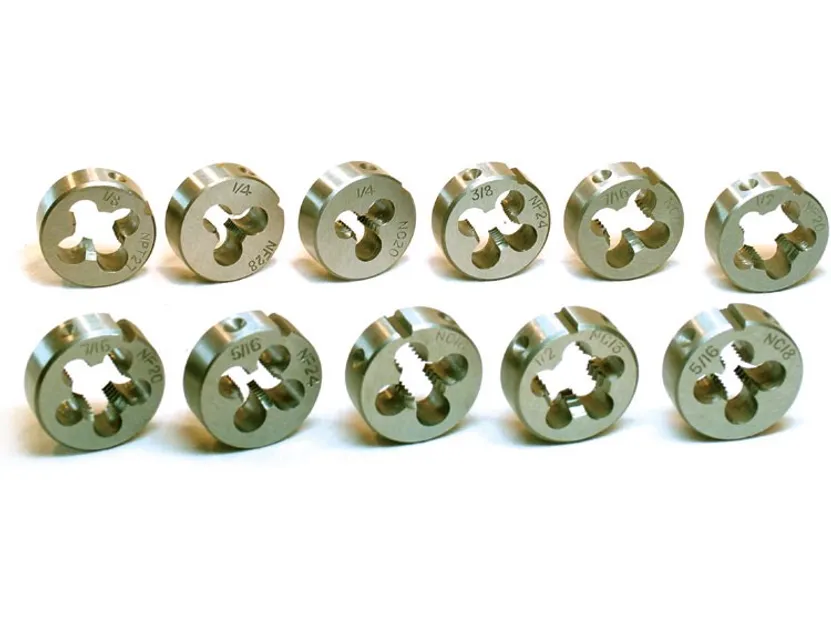

Round Dies
MADE TO ORDER (ตามแบบ) Die Tap (Thailand)
คุณภาพสูง เกรดเหล็ก HSSE หรือ Carbide เหมาะสำหรับชิ้นงานเหล็กแข็ง

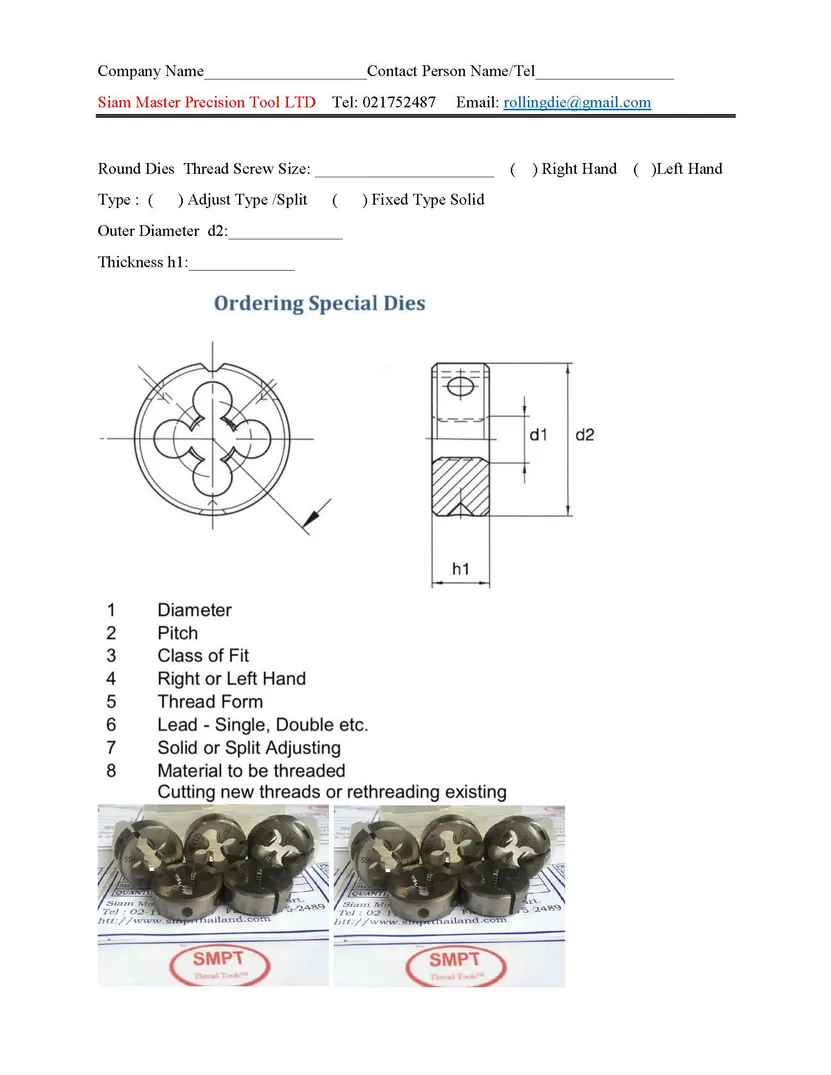

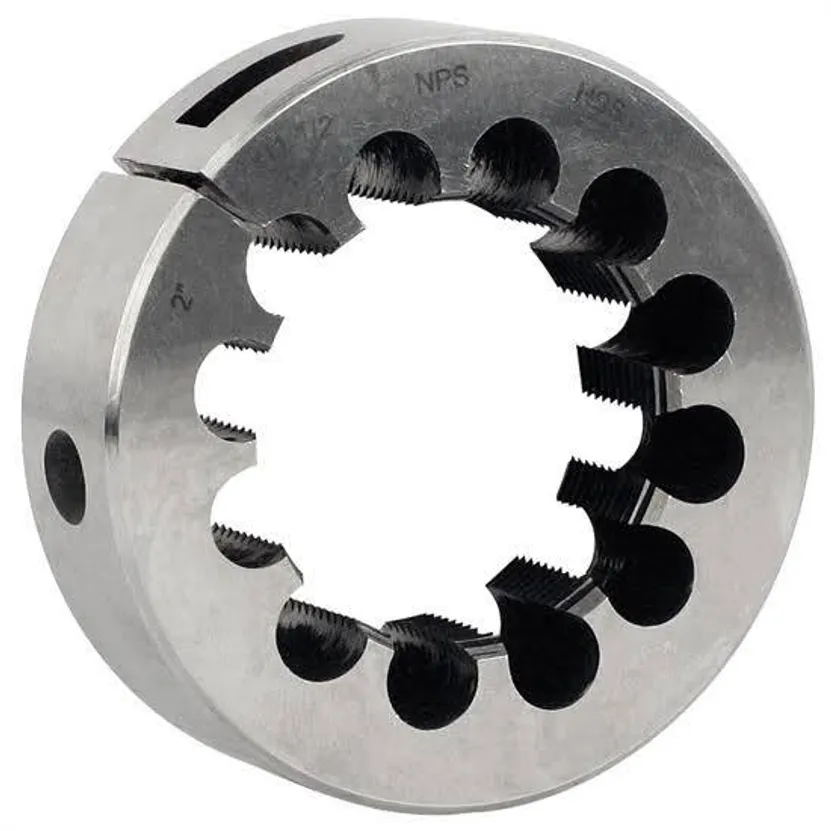

Inquiry Quotation Form กรอกรายละเอียดเพื่อขอราคาThreading Round Die Series Pipe General Threading Round Die RD-H

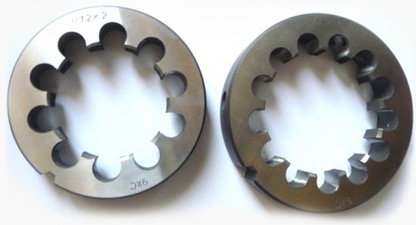

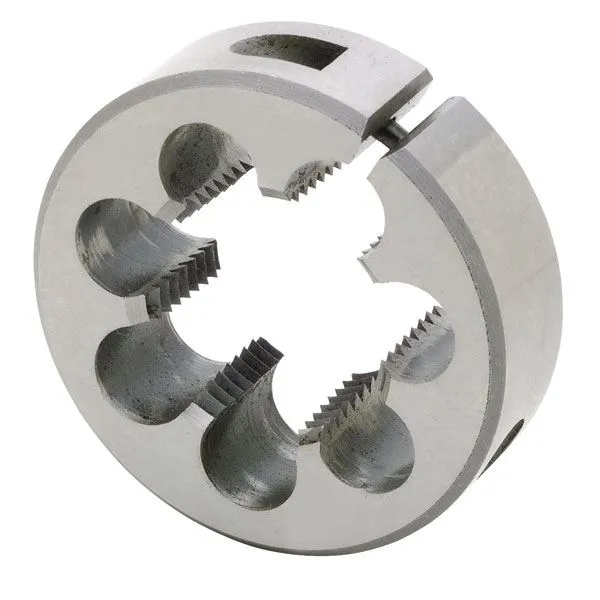

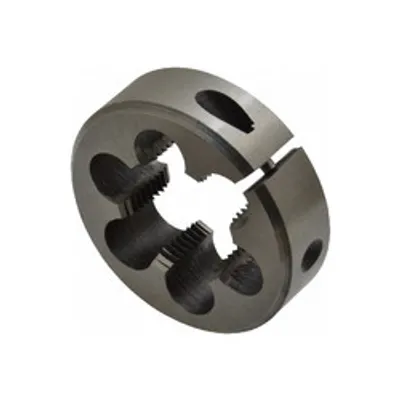

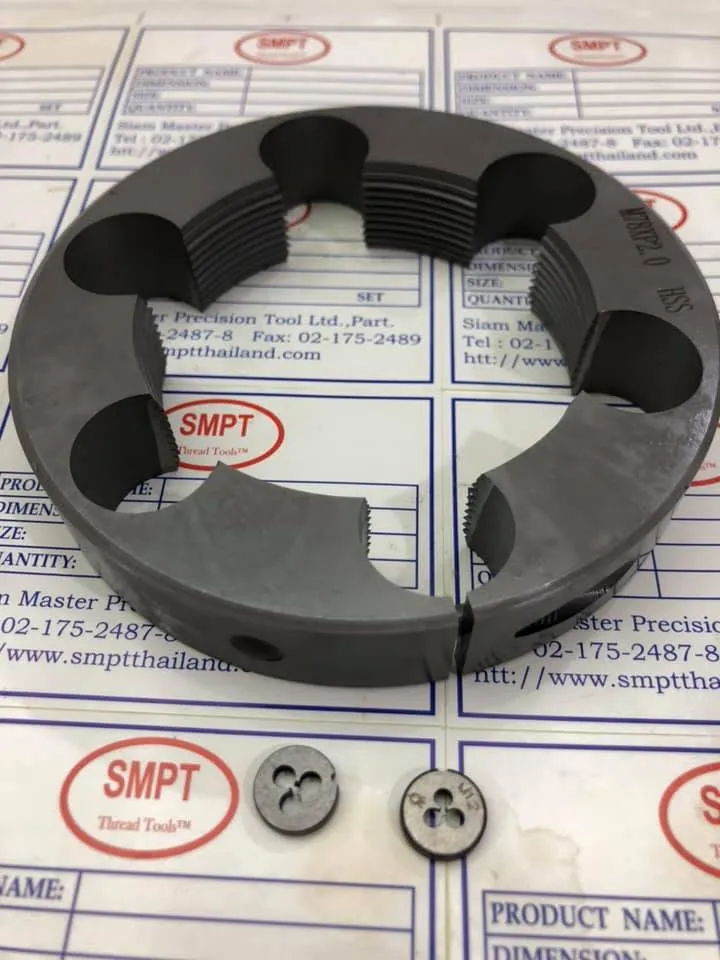

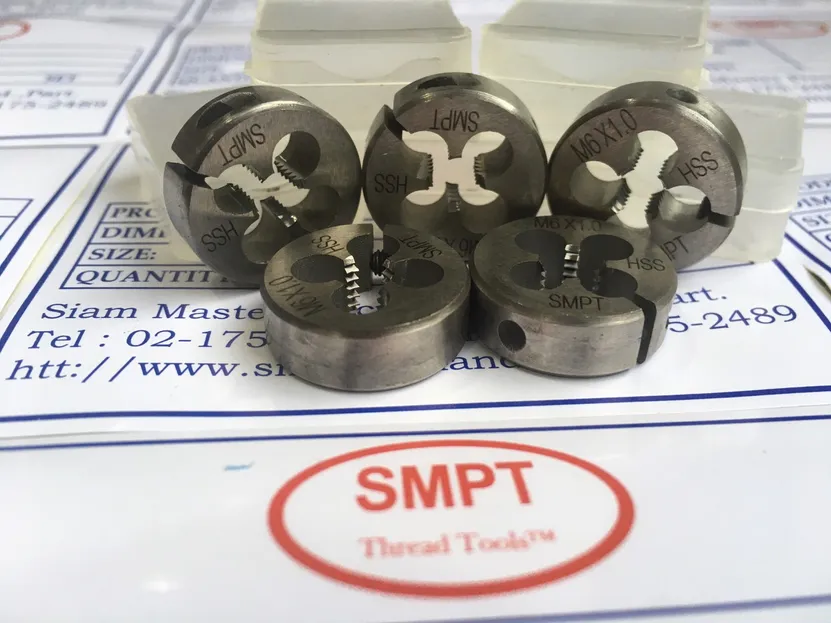

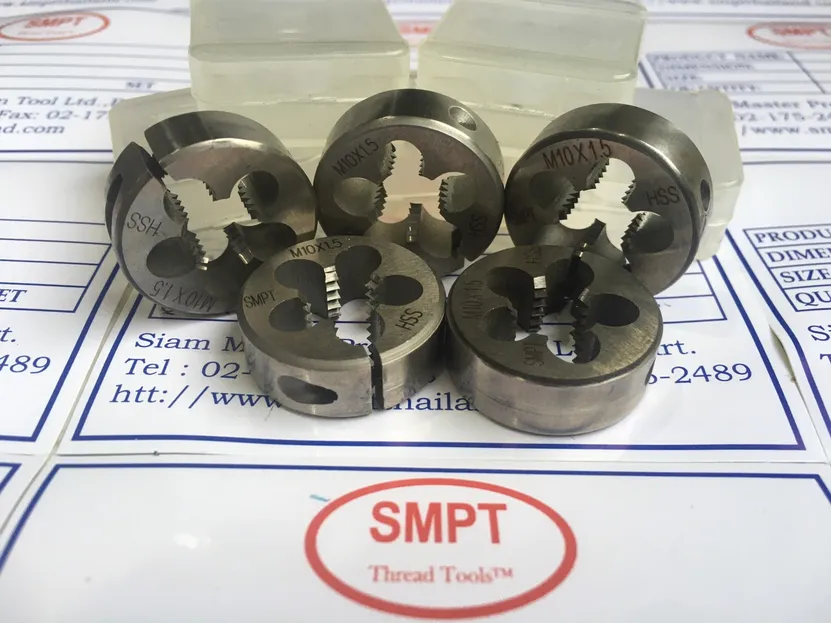

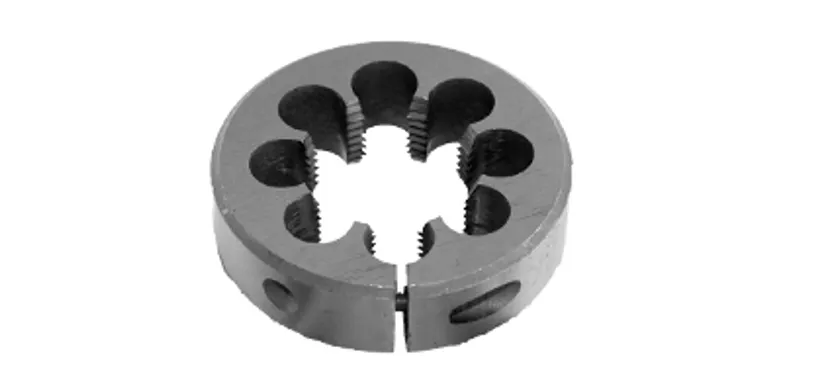

*Adjustable Threading Round Die (Split Type)

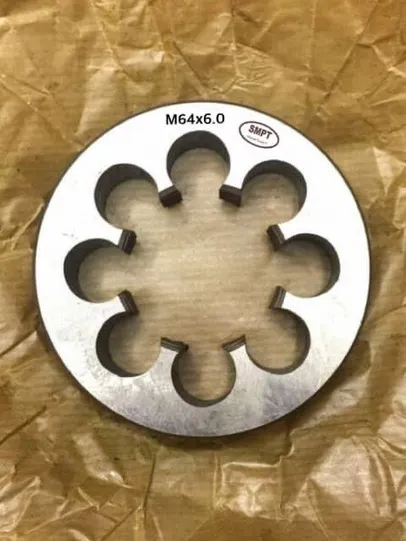

*Fixed Threading Round Die(Solid Type)
ดายเกลียวนอกคืออะไรขั้นตอนในการดายเกลียวนอก กดดูได้ในนี้เลยค่ะ ขั้นตอนในการทำเกลียวนอกด้วยดายเกลียว

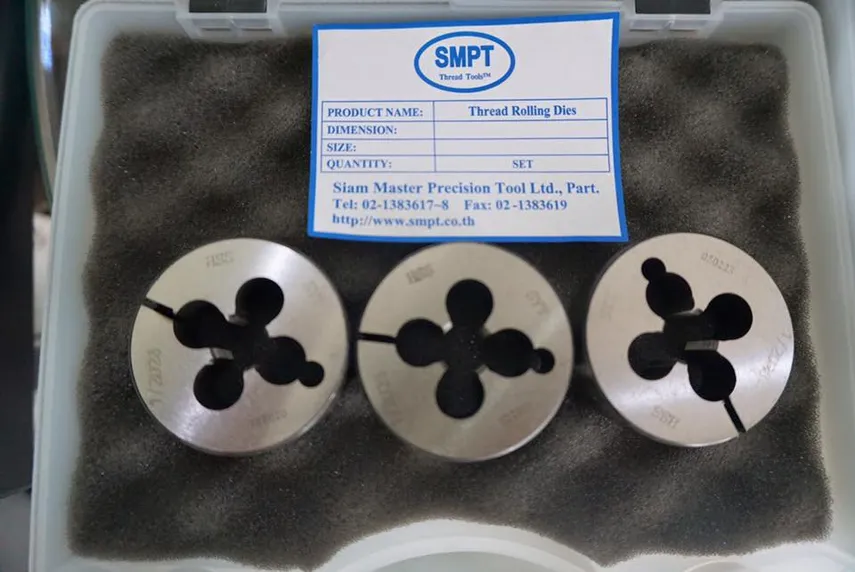

Thread Rolling Cylindrical Dies (RD)
Cutting tool for machining male threads. Rolling tools are generally used to machine male threads, but thread rolling cylindrical dies are used to cut screws for lathes.
การทำเกลียวนอก (Die) ขั้นตอนการทำเกลียว
ดายเกลียวนอกคืออะไรกดดูได้ในนี้เลยค่ะ ขั้นตอนในการทำเกลียวนอกด้วยดายเกลียว
ดายต๊าปเกลียว ไดต๊าป

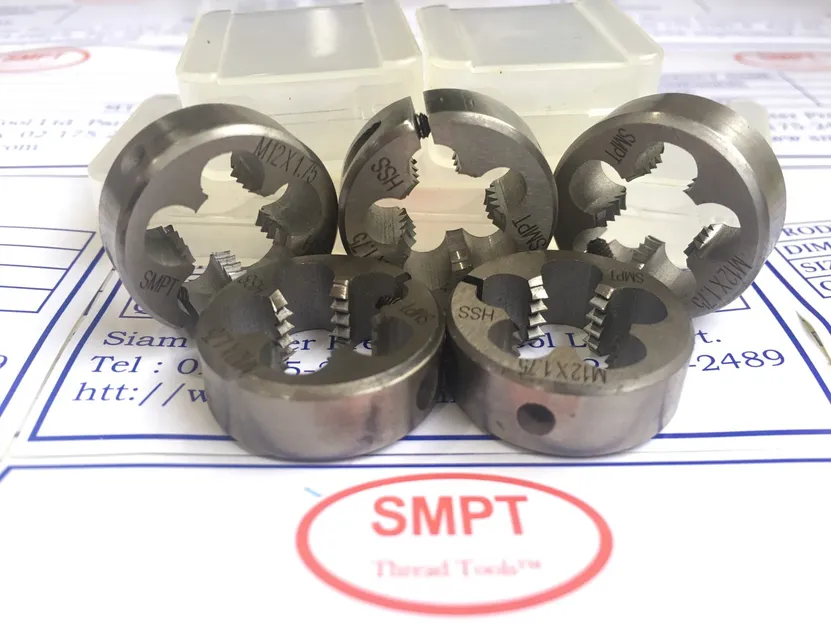

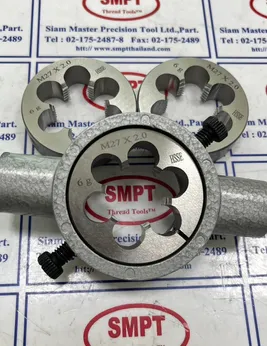

ดายทำเกลียวนอก(ขนาดพิเศษสั่งทำ) ดายเกลียวตัวผู้ ขึ้นเกลียวตัวผู้ Special Round Dies Adjustable Special Round Dies พิเศษ สั่งทำ เกลียวซ้าย เกลียวพิเศษ OverSize: +micron พิเศษ ขนาดพิเศษ ดายเกลียวนอก round die cutting tool ,Thread Cutting Die tools , + Material HSS & Carbide (ดายต๊าป) (สยาม มาสเตอร์ พรีซีชั่น ทูล)ไดต๊าปกลม เกลียวนอก External Cutting Thread Round Dies
MADE TO ORDER (ตามแบบ) Die Tap (Thailand)
Small Size - Large Size (Standard Size) Custom-made Taps & Dies
External Threading Dies (Special Size Made to Order) Special Round Dies Adjustable Special Round Dies Special Made to Order, Left Hand Thread, Special Thread OverSize: +micron Special, Special Size, Male Thread Die round die cutting tool ,Thread Cutting Die tools , + Material HSS & Carbide ( Die Tap (Siam Master Precision Tool) External Cutting Thread Round Dies
Special spiral tap, made to order, overside spiral, large spiral, strange spiral, left-hand spiral tap That is not available in the market, special thread (just have a drawing or sample) Material : Carbide , HSSe, AISI M42, JIS SKH59 DIN 1.3343,SKH-9
taps, spiral taps Drill thread tap Spiral tap, hand tap, tap for solid tap, hand tap, machine tap, hi-speak tap, 3 taps, tap set, machine tap, tap HSS. left-hand thread tap, hand tap, machine tap, machine tap, threaded tap, brass joint brass threaded fitting Internal thread, external thread, inch thread, oblique tapered thread Threading tap for tapping brass joints Brass Fitting Tap
ACME Taps - Special
Extension Taps - Special
Extension Pipe Taps - Special
Forming Taps
Long Series - Special Taps
Nut Taps - Special
Pipe Taps - Special
Popular Special Taps and Dies (Inches)
Popular Special Taps and Dies (Metric)
Short Series - Special Taps
Spiral Flute Tandems - Special
Spiral Flute Taps - Special
Straight Flute Tandems Taps - Special
Dies
Cone Dies
Hexagon Pipe Dies
Popular Special Dies ( Inch)
Popular Special Taps and Dies (Metric)
Round Adjustable Split Dies
Special Round Adjustable Dies
SPECIALS TAPS & DIES & THREAD ROLLING DIE
ANY TYPE ㆍANY SIZE ㆍ ANY DESIGN
Custom made to your blueprints or drawings.
TAPS & DIES
ㆍSpecial Diameters ㆍSpecial Thread FormsㆍSpecial PitchesㆍSpecial Lengths
ㆍSpecial Shank and Drive Dimensionsㆍ Special Coatings ㆍ Special Flute Designs
TAPS UP TO 24"
DIAMETERS UP TO 16"
ㆍPG CONDUIT ㆍTRAPEZOIDAL ㆍSQUARE THREADS
ㆍPIPE TAPSㆍTANDEM TAPS ㆍMORSE TAPERED
ㆍSHANKS ㆍACMEㆍBUTTRESSㆍWHITWORTH
SMPT highly skilled team of technical engineers and cutting tool specialists
will gladly assist your engineers in all phases of your tap and die design or any other special requirements.
ดายเกลียวนอก (Thread round Die) เป็นเครื่องมือที่ใช้สำหรับสร้างเกลียวนอก (เกลียวตัวผู้) บนวัสดุต่างๆ เช่น เหล็ก, ทองแดง, หรืออะลูมิเนียม. ดายมีลักษณะเป็นวงกลม มีรูเจาะเป็นดอกจิกและมีคมตัดภายใน. คมตัดเหล่านี้จะทำการตัดเกลียวบนชิ้นงานเมื่อหมุนดายเข้าไปในเนื้อวัสดุ.
หน้าที่หลักของดายเกลียวนอก:
สร้างเกลียวนอก:
ดายเกลียวนอกใช้สำหรับการสร้างเกลียวบนวัตถุรูปทรงกระบอก เช่น สลักเกลียว, ปลอก, หรือชิ้นส่วนอื่นๆ ที่ต้องการเกลียวนอก.
ตัดเกลียวบนวัสดุ:
คมตัดภายในของดายจะทำการตัดหรือขุดร่องบนเนื้อวัสดุเพื่อสร้างเกลียวที่มีขนาดและรูปทรงที่ต้องการ.
ปรับขนาดและรูปทรงของเกลียว:
สามารถปรับขนาดและรูปทรงของเกลียวได้ตามต้องการ โดยการเลือกดายที่เหมาะสมกับขนาดและประเภทของเกลียวที่ต้องการ.

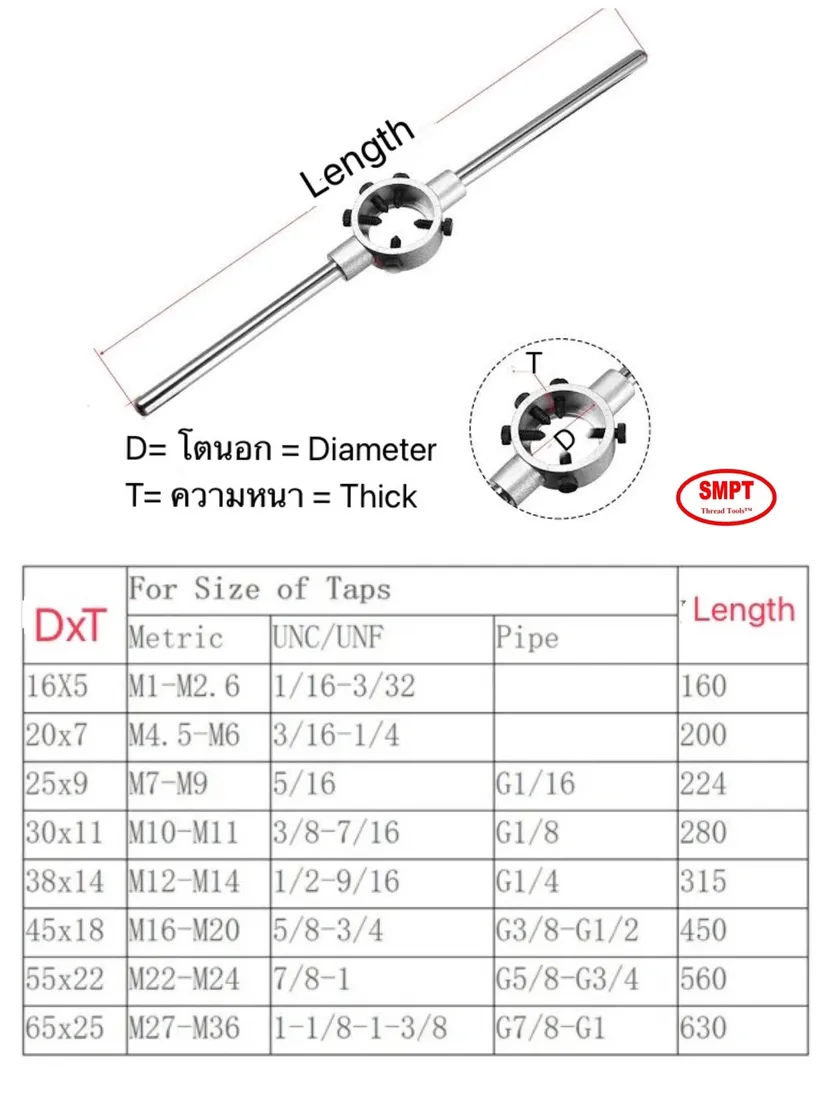

ใช้ร่วมกับประแจ:
ดายเกลียวนอกจะถูกจับไว้ด้วยประแจที่ออกแบบมาสำหรับการใช้งานกับดายโดยเฉพาะ.
วิธีการใช้งานดายเกลียวนอก:
1. เตรียมชิ้นงาน:
เตรียมชิ้นงานให้มีรูนำศูนย์ที่เหมาะสมกับขนาดของดาย.
2. ใส่ดายลงในประแจ:
ใส่ดายลงในประแจและยึดให้แน่น.
3. หมุนดาย:
หมุนดายเข้าไปในชิ้นงานอย่างช้าๆ และสม่ำเสมอ เพื่อให้คมตัดของดายตัดเกลียวบนเนื้อวัสดุ.
4. ปรับแรงกด:
ปรับแรงกดตามความจำเป็น เพื่อให้ได้เกลียวที่มีคุณภาพตามต้องการ.
5. ดายเกลียว:
เมื่อเกลียวถูกตัดเสร็จแล้ว ดึงดายออกจากชิ้นงาน.
ตัวอย่างการใช้งาน:
การสร้างเกลียวบนสลักเกลียวสำหรับยึดชิ้นส่วนต่างๆ.
การสร้างเกลียวบนปั๊ม, ท่อ, หรืออุปกรณ์อื่นๆ ที่ต้องการเกลียวนอก.
Main Functions of Thread Dies:
Creating external threads:
Thread Dies are used to create threads on cylindrical objects such as bolts, sleeves, or other parts that require external threads.
Cutting threads on materials:
The internal cutting edges of the die cut or groove into the material to create threads of the desired size and shape.
Adjusting the size and shape of the thread:
The size and shape of the thread can be adjusted as desired by selecting a die that is appropriate for the size and type of thread desired.

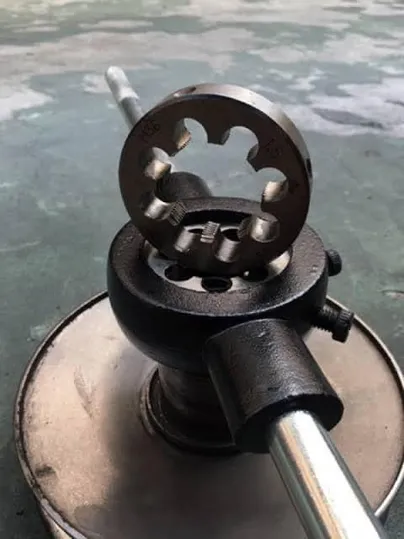

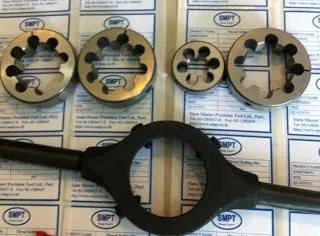

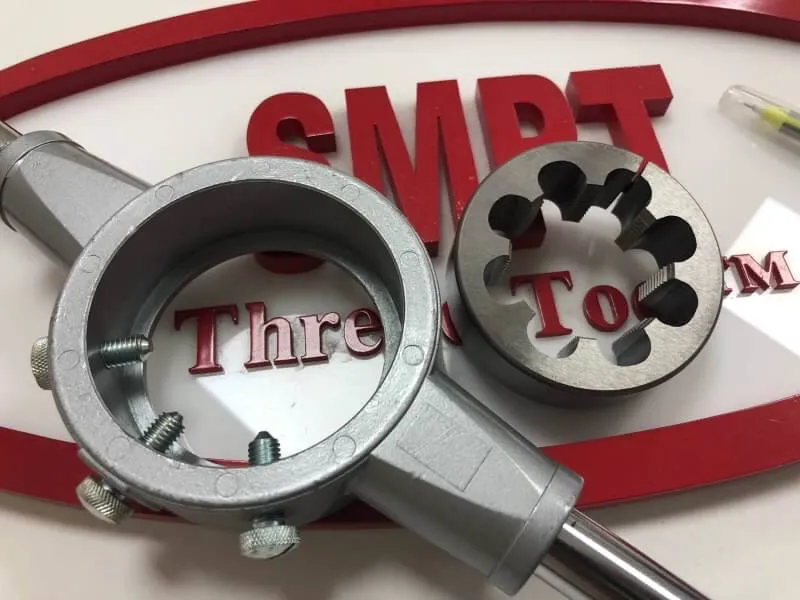

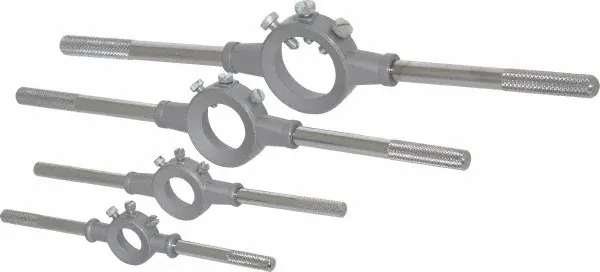

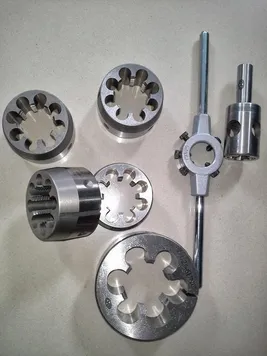

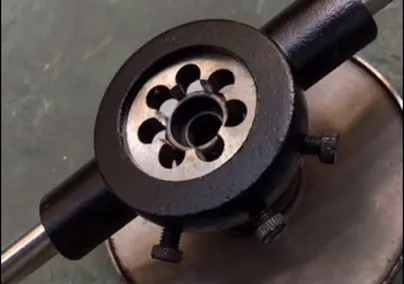

Using with a wrench:
The external thread die is held in place with a wrench that is specifically designed for use with the die.

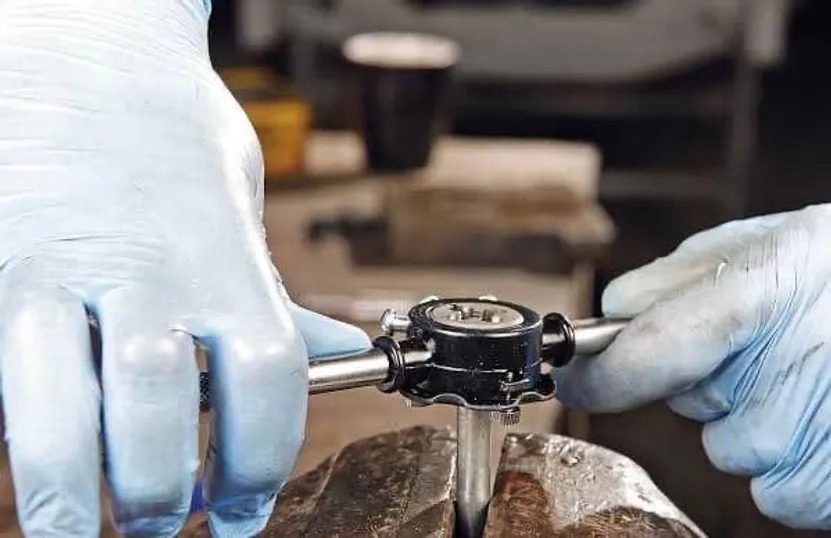

How to use an external thread die:
1. Prepare the workpiece:
Prepare the workpiece with a center hole that is appropriate for the size of the die.
2. Insert die into wrench:
Insert die into wrench and tighten.
3. Rotate die:
Slowly and steadily rotate die into workpiece so that the cutting edge of die cuts threads into material.
4. Adjust pressure:
Adjust pressure as needed to obtain the desired thread quality.
5. Thread die:
Once threads are cut, pull die out of workpiece.
Example of application:
Creating threads on bolts to fasten parts.
Creating threads on pumps, pipes, or other equipment that requires external threads.
ดายต๊าปกลม / ดายต๊าปทำเกลียวนอก Material : HSSe and Carbide
เครื่องมือทำเกลียวนอก Die Tap Thread
z-z1395444964718.webp)
z-z499278037099.webp)

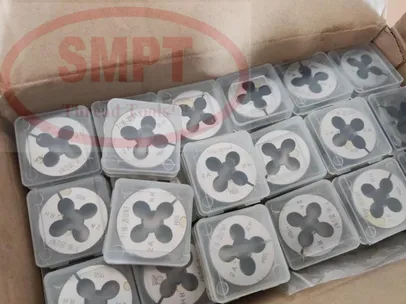

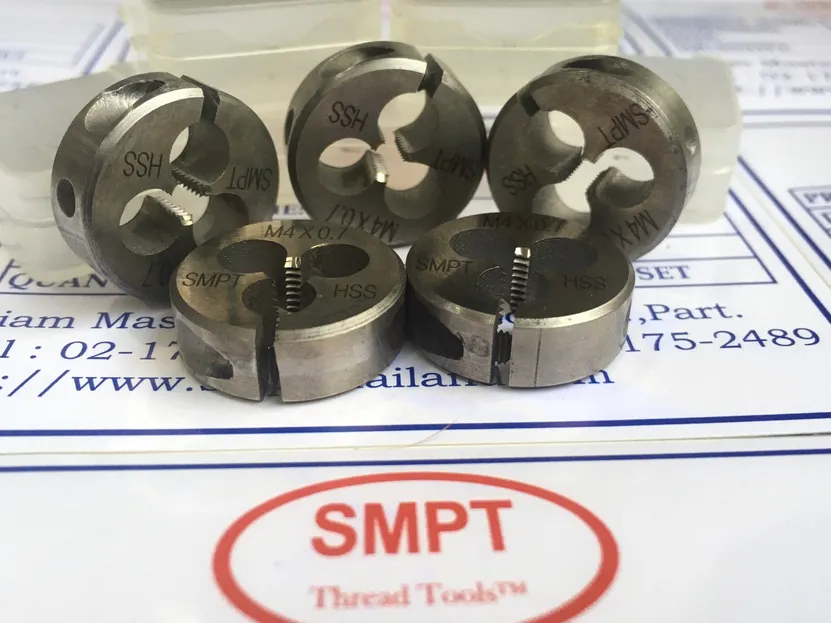

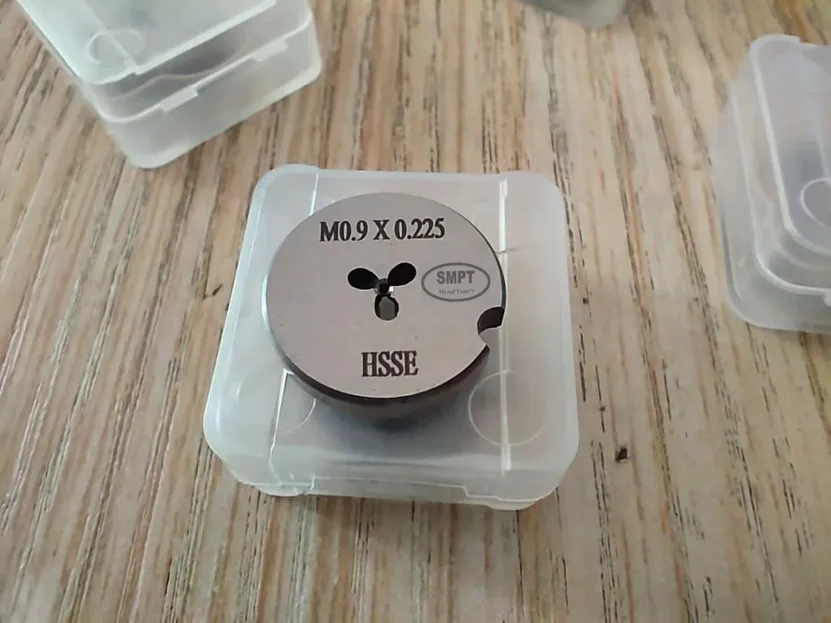

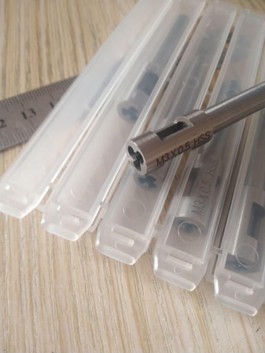

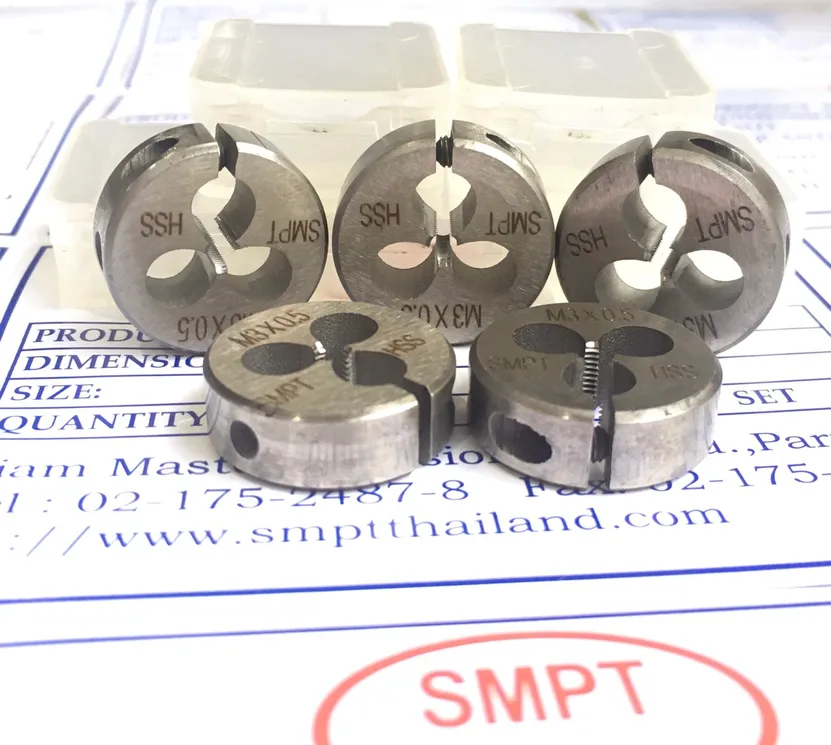

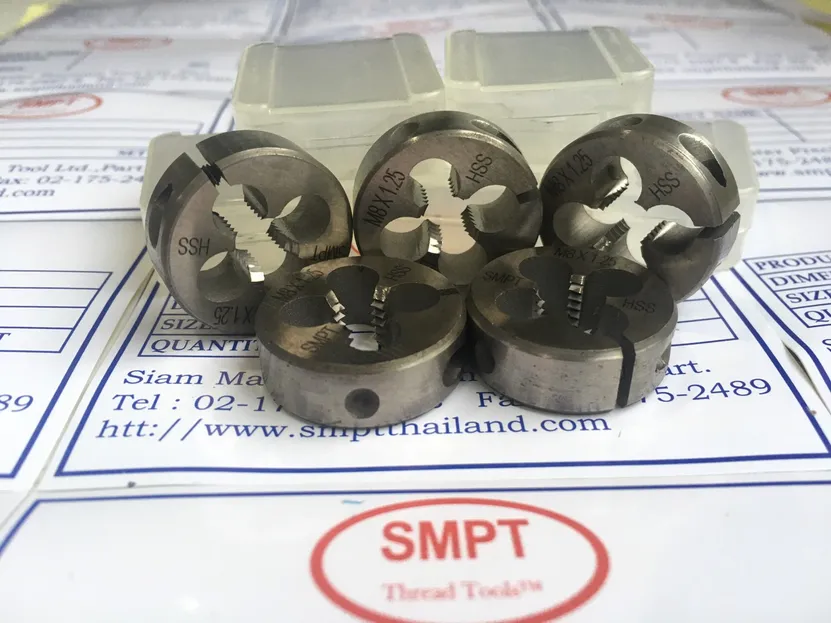

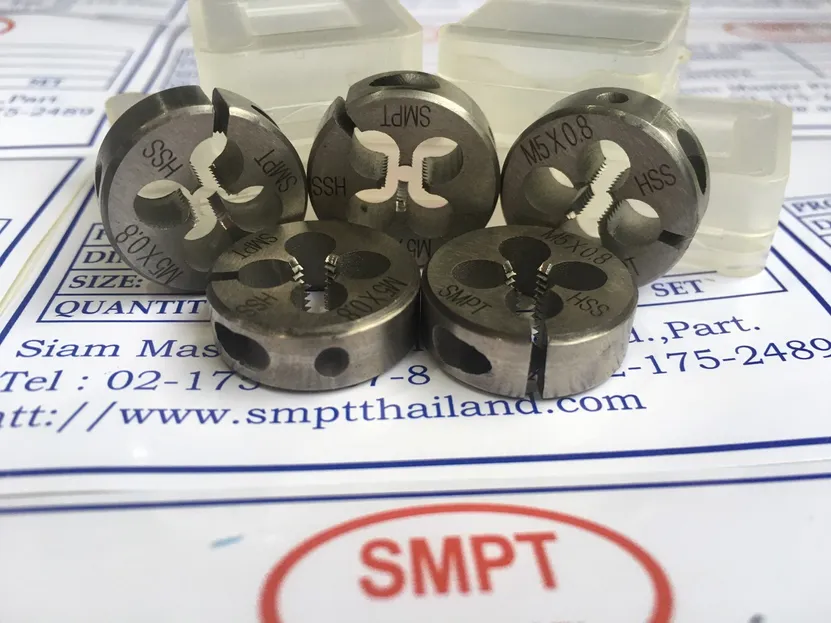

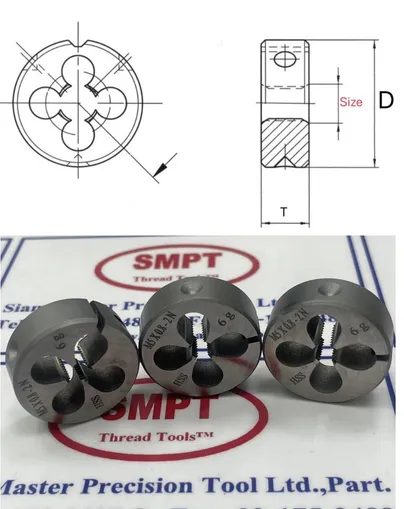

Micro Round Dies ( Small Round dies) cutting External Thread
ไดต๊าปดายต๊าฟขนาดเล็กจิ๋ว ดายเกลียวนอกขนาดเล็ก ทำเกลียวนอกขนาดเล็ก(มีสต็อก)
M0.5X0.125, M0.6X0.15, M0.7X0.175 ,M0.8X0.2, M0.9X0.22, M1.0X0.25, M1.1X0.25, M1.2X0.25,M1.4X0.3, M1.5X0.35,
M1.6X0.35, M1.7X0.35, M1.8X0.35, M2X0.4 ,M2.5X0.45, M3X0.5 ,M3.5X0.6,M4X0.7 ,M5X0.8 ,M6X1.0 ,M8X1.25 ,M8X1.0
,M10X1.5 ,M10X1.25 ,M12X1.75 ,M12X1.25

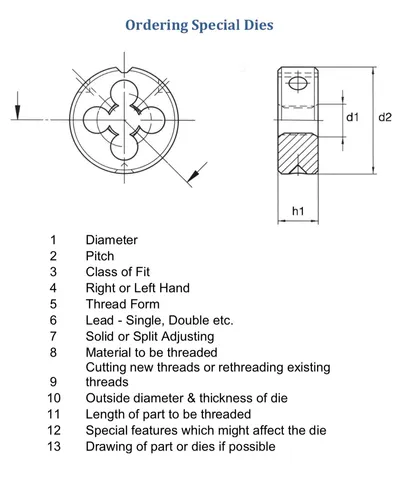

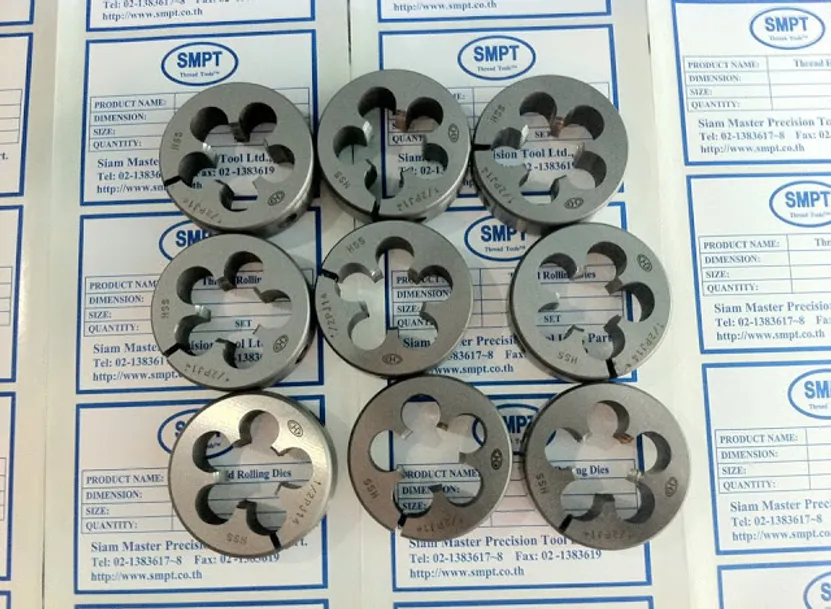

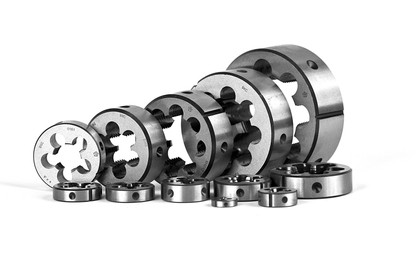

Custom-Made Round Dies
RoundDies
ดายต๊าปเกลียวนอก
External Thread Cutting
ดายต๊าป

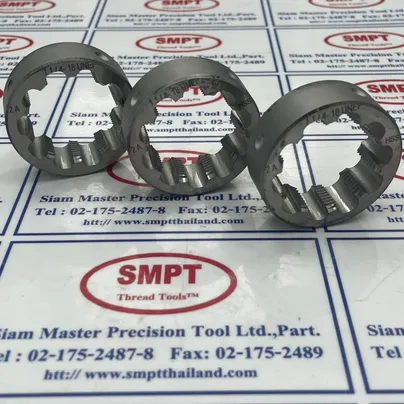

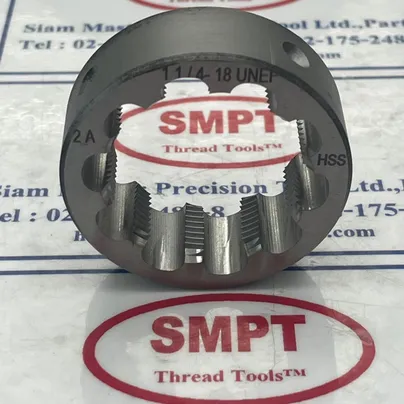

Special Round Dies พิเศษ สั่งทำ เกลียวซ้าย เกลียวพิเศษ เกลียวพิเศษสั่งทำ เกลียวสองปาก เกลียวสามปาก เกลียวซ้าย OverSize: +micron
พิเศษ ขนาดพิเศษ ดายเกลียวนอก round die cutting tool ,Thread Cutting Die tools , Special Round Die

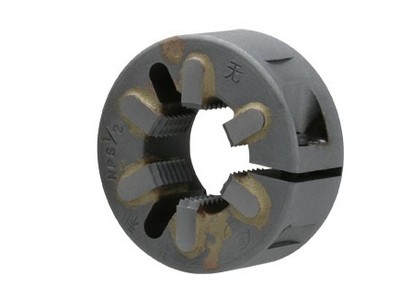

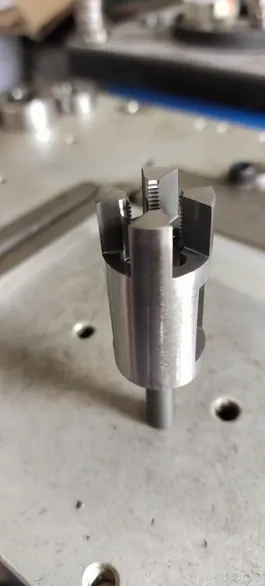

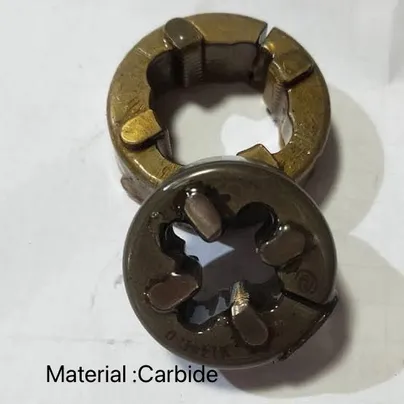

Carbide Insert Die Tap ( For External Thread Cutting)
ดายทำเกลียวนอก(ขนาดพิเศษสั่งทำ)
Special Round Dies Adjustable Special Round Dies พิเศษ สั่งทำ เกลียวซ้าย เกลียวพิเศษ OverSize: +micron พิเศษ ขนาดพิเศษ ดายเกลียวนอก round die cutting tool ,Thread Cutting Die tools ,Siam Master Precision Tool LTD.

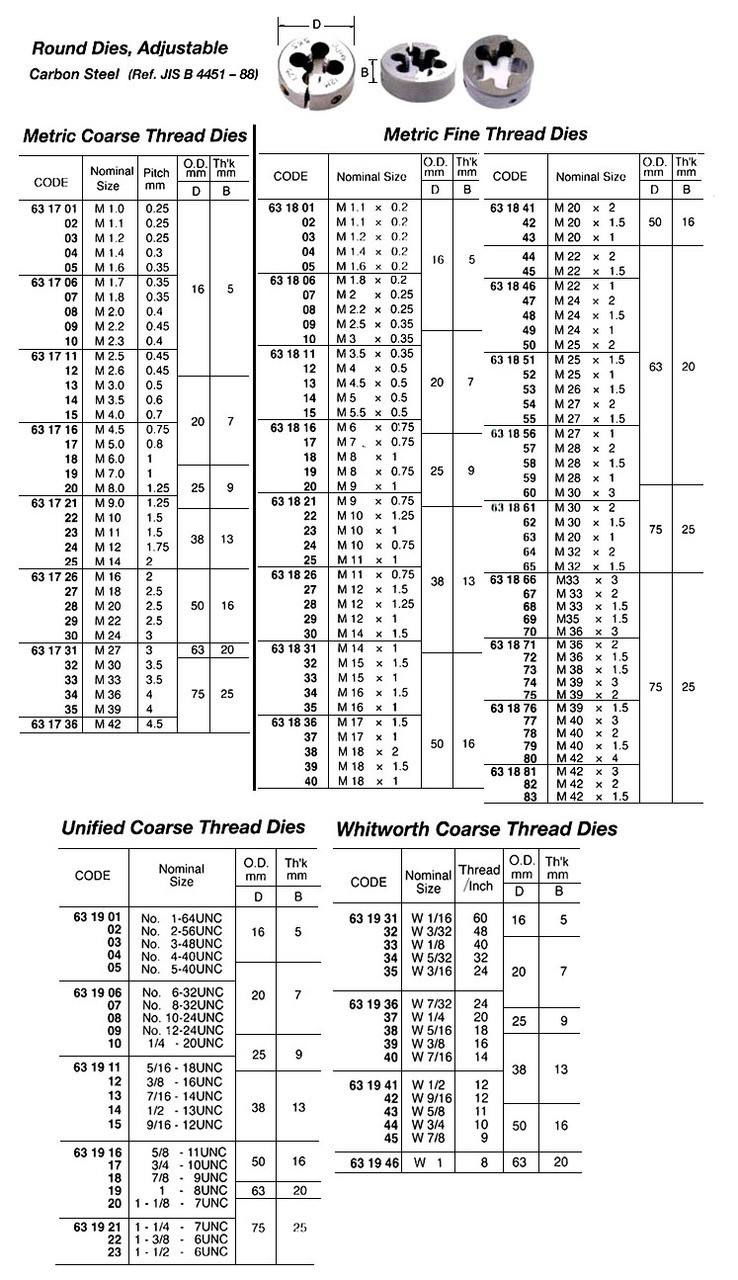

Round Dies DIN EN 22568,for metric ISO thread DIN 13
Metric, in HSS or HSSeอำเภอเมืองฉะเชิงเทรา อำเภอบางคล้า อำเภอบางน้ำเปรี้ยว อำเภอบางปะกง อำเภอบ้านโพธิ์ อำเภอพนมสารคาม อำเภอราชสาส์น อำเภอสนามชัยเขต อำเภอแปลงยาว อำเภอท่าตะเกียบ อำเภอคลองเขื่อน อำเภอเมืองชลบุรี อำเภอพานทอง อำเภอพนัสนิคม อำเภอบ้านบึง อำเภอศรีราชา อำเภอบางละมุง อำเภอสัตหีบ อำเภอบ่อทอง อำเภอหนองใหญ่ อำเภอเกาะสีชัง อำเภอเกาะจันทร์ อำเภอเมืองระยอง อำเภอบ้านฉาง อำเภอแกลง อำเภอวังจันทร์ อำเภอบ้านค่าย อำเภอปลวกแดง อำเภอเขาชะเมา อำเภอนิคมพัฒนา อำเภอเมืองปทุมธานี อำเภอคลองหลวง อำเภอธัญบุรี อำเภอหนองเสือ อำเภอลาดหลุมแก้ว อำเภอลำลูกกา อำเภอสามโคก อำเภอเมืองนครปฐม อำเภอกำแพงแสน อำเภอนครชัยศรี อำเภอดอนตูม อำเภอบางเลน อำเภอสามพราน อำเภอพุทธมณฑล อำเภอเมืองสมุทรสาคร อำเภอกระทุ่มแบน อำเภอบ้านแพ้ว อำเภอเมืองนนทบุรี อำเภอบางกรวย อำเภอบางใหญ่ อำเภอบางบัวทอง อำเภอไทรน้อย อำเภอปากเกร็ด อำเภอเมืองสมุทรปราการ อำเภอบางบ่อ อำเภอบางพลี อำเภอพระประแดง อำเภอพระสมุทรเจดีย์ อำเภอบางเสาธง อำเภอพระนครศรีอยุธยา อำเภอท่าเรือ อำเภอนครหลวง อำเภอบางไทร อำเภอบางบาล อำเภอบางปะอิน อำเภอบางปะหัน อำเภอผักไ่ห่ อำเภอภาชี อำเภอลาดบัวหลวง อำเภอวังน้อย อำเภอเสนา อำเภอบางซ้าย อำเภออุทัย อำเภอมหาราช อำเภอบ้านแพรก
- metric-fine in HSS
- BSW, in HSS
- (for British Standard Whitworth thread)
- BSF, in HSS

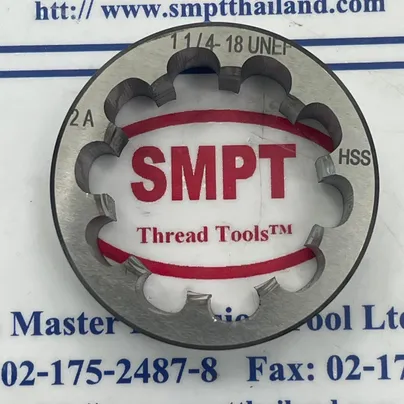

- UNC, in HSS
- (for American thread NC (coarse)
- UNF, in HSS
- (for American thread NF (fine)
- G, in HSS (DIN 5158 – DIN-EN 24231)
- (for Whitworth-pipe-thread)

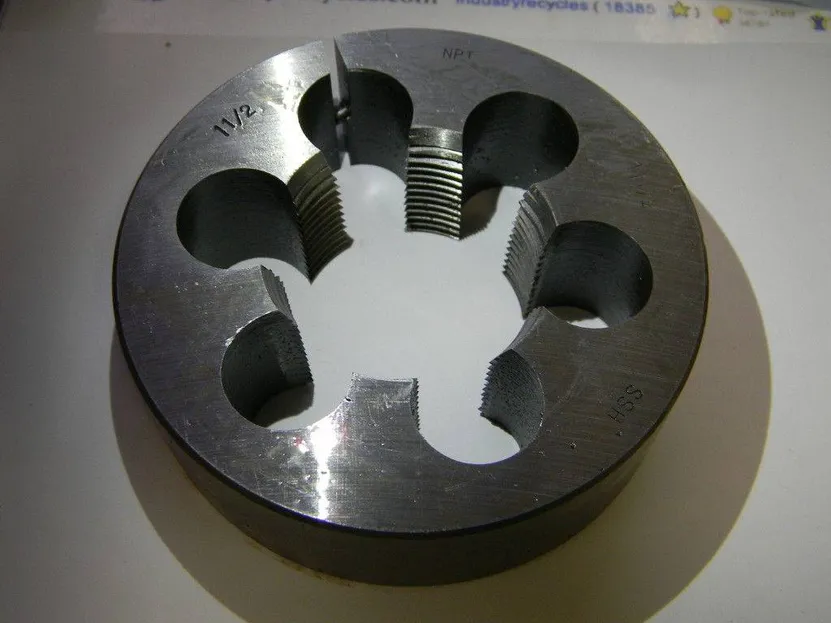

- NPT, in HSS
- (for American tapered pipe thread)
- PG, in HSS (DIN 40403)

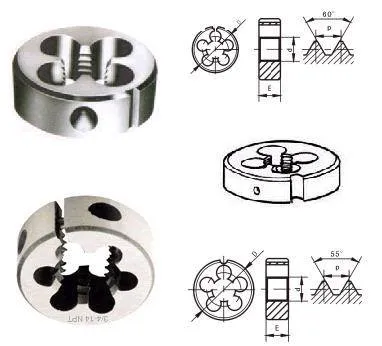

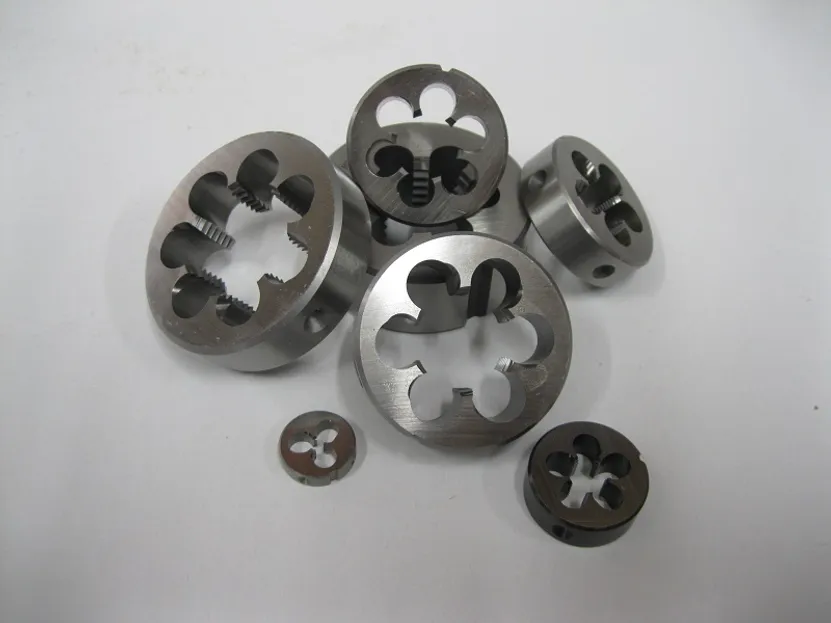

Solid dies
Conventional dies for cutting external threads. They are tough for heavy thread cutting.Adjustable dies Conventional dies for cutting external threads. The adjusting screw enables the die to minutely adjust thread diameter.
